4*10/100m以太网接口+ 1 EPON接口，Epon ONU，支持Wi-Fi函数JHA700-E104FW
-
- 支持基于端口的限速和带宽控制
- 符合 IEEE802.3ah 标准
- Wi-Fi 系列符合 802.11 n/b/g 技术标准
- 传输距离可达20KM
- 支持数据加密、群播、端口Vlan分离等
- 支持动态带宽分配 (DBA)
- 支持ONU自动发现/链路检测/软件远程升级；
- 支持VLAN配置的端口模式
- 支持断电报警功能，便于链路问题检测
- 支持广播抗风暴功能
-

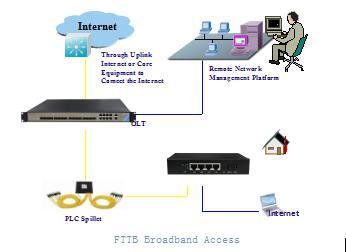

图：JHA700-E104（含wifi）系列应用示意图
订购资料
产品名称 产品型号 说明 4FE+WIFI JHA700-E104FW-HR220
4*10/100M以太网接口，支持Wi-Fi功能，1个EPON接口，塑料外壳，外接电源适配器 3FE+1GE+WIFI JHA700-E104XW-HR220
3*10/100M和1*10/100/1000M以太网接口，支持Wi-Fi功能，1个EPON接口，塑料外壳，外接电源适配器 4GE+WIFI JHA700-E104GW-HR220
4*10/100/1000M以太网接口，支持Wi-Fi功能，1个EPON接口，塑料外壳，外接电源适配器 -
网络应用
典型解决方案：FTTH、FTTO
典型业务：INTERNET、WIFI
产品分类：
FTTH
被动产品
EPON系列
- 产品描述
- 尺寸
- 订单信息
- 下载
- 应用
-
简要观点
JHA700-E104FW系列是JHA面向宽带接入市场推出的基于EPON技术的无源光网络终端产品。与EPON OLT配合使用，提供完整的宽带接入解决方案。EPON技术是一种利用PON技术的新兴技术，以太网技术也是一种点对多点的网络技术。 OLT通过无源光网络连接多个ONU，采用单纤双向技术，可以很少使用光纤资源，满足运营商的多用户接入需求。
JHA700-E104系列完全符合IEE802.3ah和CTC3.0标准协议。具有良好的第三方兼容性，可与第三方OLT协同工作，支持1Gbps上下传输速率，为用户提供良好的QOS、灵活的以太网业务带宽分配和IP综合业务。
JHA700-E104系列可集成符合802.11 n/b/g技术标准的无线功能，内置高增益定向天线，无线传输速率高达300Mbps。具有穿透力强、覆盖面广的特点。它可以为用户提供更高效的数据传输安全。
功能特点
♦ 支持不同端口之间的端口隔离
♦ 支持端口流控♦ 支持ACL，灵活配置数据包过滤
♦ 系统故障预防专门设计，保持系统稳定
♦ 支持软件在线升级
♦ 基于SNMP的EMS网管，维护方便

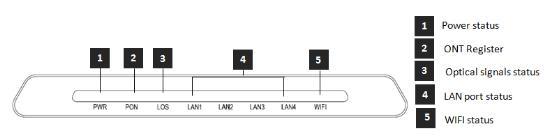

产品接口和 LED 定义
指标 描述 1
PWR
电源状态 On：ONU 处于开机状态；Off：ONU 处于关机状态 2
PON
ONU注册 On：注册到OLTB成功linking：正在注册到OLT；Off：正在注册到OLT； 3
LOS
EPON光信号 开：光功率低于接收灵敏度；关：光正常 4
LAN1-4
局域网端口状态 亮：以太网连接正常；闪烁：以太网端口正在传输数据；灭：以太网连接未建立； 5
WIFI
无线上网 闪烁：正在传输数据On：Wi-Fi 功能 OpenOff：Wi-Fi 功能 Close 规格
项目 范围 PON接口 1个EPON光接口满足1000BASE-PX20+标准对称1.25Gbps上行/下行SC/UPC单模纤分比：1:64传输距离20KM 用户以太网接口 4*10/100M或3*10/100M和1*10/100/1000M或4*10/100/1000M自协商全/半双工模式RJ45连接器自动MDI/MDI-X100m距离 电源接口 一个外部 12V DC 0.5A 电源适配器 PON光学参数 波长：Tx 1310nm，Rx1490nmTx 光功率：0～4dBmRx 灵敏度：-27dBm饱和光功率：-3dBm 数据传输参数 PON吞吐量：下行980Mbps；上行 950Mbps 以太网：100Mbps 或 1000Mbps 丢包率：<1*10E-12 延迟：<1.5m 业务能力 二层线速切换支持VLAN TAG/UNTAG，VLAN转换支持基于端口的限速支持优先级分类支持广播风暴控制支持环路检测
网络管理 支持IEEE802.3 QAM，OLT可远程管理ONU支持通过SNMP和TelnetLocal管理远程管理 管理功能 状态监控、配置管理、告警管理、日志管理 外壳 塑料外壳 功率 4FE+WIFI： <6.5W，12V/0.6A电源适配器3FE+1GE+WIFI <6.5W，12V/0.6A电源适配器4GE+WIFI： <7.5W，12V/1A电源适配器 物理规格 产品尺寸：160mm(L) x 120mm(W) x 32.5mm (H)产品重量：0.2kg 环境指标 工作温度：0 至 50℃ 储存温度：-40 至 85℃ 工作湿度：10% 至 90%（无冷凝）储存湿度：10% 至 90%（无冷凝） WIFI规格
项目 参数 性能参数 运行模式 路由器或桥接器 天线增益 2*5dBi 通量 IEEE 802.11b: 11MbpsIEEE 802.11g: 54 MbpsIEEE 802.11n: 300Mbps 频率 2.412 ~ 2.472 GHz 渠道 13*通道，可配置满足美国、加拿大、日本和中国的标准 调制 DSSS , CCK and OFDM 编码 BPSK, QPSK, 16QAM and 64QAM 射频接收灵敏度 802.11b:-83dBm @ 1 Mbps; -80dBm @ 2 Mbps; -79dBm @ 5.5 Mbps; -76dBm @ 11 Mbps802.11g:
-85dBm @ 6 Mbps; -84dBm @ 9 Mbps;
-82dBm @ 12 Mbps; -80dBm @ 18 Mbps;
-77dBm @ 24 Mbps; -73dBm @ 36 Mbps;
-69dBm @ 48 Mbps; -68dBm @ 54 Mbps
802.11n 20MHz:
-74dBm @ 65 Mbps;
-70dBm @ 130 Mbps;
802.11n 40MHz:
-70dBm @ 135 Mbps;
-67dBm @ 300 Mbps;
射频输出杆 802.11b:17 ±0.5dBm @11Mbps 802.11g:15 ±0.5dBm @ 54 Mbps; 16 ±0.5dBm @ 48 Mbps;
17 ± 1dBm @ 6 ~ 36 Mbps
802.11n 20MHz:
14 ± 0.5dBm @ 130 Mbps; 15 ± 0.5dBm @ 78 Mbps;
18 ± 0.5dBm @ 6.5 Mbps
802.11n 40MHz:
14 ± 0.5dBm @ 300 Mbps; 15 ± 0.5dBm @ 162 Mbps;
18 ± 0.5dBm @ 13.5 Mbps
加密方式 802.11i 安全性：WEP-64/128、TKIP (WPA-PSK) 和 AES (WPA2-PSK)
-
图：JHA700-E104（含wifi）系列应用示意图
订购资料
产品名称 产品型号 说明 4FE+WIFI JHA700-E104FW-HR220
4*10/100M以太网接口，支持Wi-Fi功能，1个EPON接口，塑料外壳，外接电源适配器 3FE+1GE+WIFI JHA700-E104XW-HR220
3*10/100M和1*10/100/1000M以太网接口，支持Wi-Fi功能，1个EPON接口，塑料外壳，外接电源适配器 4GE+WIFI JHA700-E104GW-HR220
4*10/100/1000M以太网接口，支持Wi-Fi功能，1个EPON接口，塑料外壳，外接电源适配器 -
网络应用
典型解决方案：FTTH、FTTO
典型业务：INTERNET、WIFI
