4*10/100M以太网接口+1个EPON接口+1个RF接口+1个HFC光接口，CATV EPON ONU带Wifi功能 JHA700-E314
-
- 支持基于端口的限速和带宽控制；
- 符合IEEE802.3ah标准
- Wi-Fi系列符合802.11 n/b/g技术标准
- 传输距离可达20KM
- 支持数据加密、群组广播、端口Vlan分离等
- 支持动态带宽分配（DBA）
- 支持ONU自动发现/链路检测/软件远程升级；
- 支持VLAN配置的端口模式
- 支持断电报警功能，方便检测链路问题
- 支持广播风暴抵抗功能
-
订购信息
产品名称
产品型号
说明
4FE+CATV+WIFI
双纤维
JHA700-E314FAW-HR501
4*10/100M以太网接口，1个EPON接口，1个RF接口，1个HFC光接口，输入光功率-18dBm～0dBm，支持Wi-Fi功能和AGC功能，塑料外壳，外接电源适配器 4GE+CATV+WIFI
双纤维
JHA700-E314GAW-HR501
4*10/100/1000M以太网接口，1个EPON接口，1个RF接口，1个HFC光接口，输入光功率-18dBm～0dBm，支持Wi-Fi功能和AGC功能，塑料外壳，外接电源适配器 1GE+3FE+CATV+WIFI
双纤维
JHA700-E314XAW-HR501
1*10/100/1000M和3*10/100M以太网接口，1个EPON接口，1个RF接口，1个HFC光接口，输入光功率-18dBm～0dBm，支持Wi-Fi功能和AGC功能，塑料外壳，外置电源适配器
-
网络应用
典型解决方案：FTTH、FTTO
典型业务：互联网、有线电视、WIFI
图：JHA700-E 314 （含wifi）系列应用图
产品分类：
FTTH
被动产品
EPON系列
- 产品描述
- 尺寸
- 订单信息
- 下载
- 应用
-
简要意见
JHA700-E314系列是光纤到户多业务接入EPON ONU。它基于成熟、稳定、高性价比的EPON技术，具有千兆以太网交换和HFC技术。JHA700-E314系列具有更高的带宽、更高的可靠性、易于管理和良好的服务质量（QoS）保证，设备技术性能满足IEEE802.3ah要求，与第三方厂商OLT具有良好的兼容性。
EPON技术是一种利用PON技术的新兴技术，以太网技术也是一种点对多点的网络技术。OLT通过无源光网络连接多个ONU，采用单纤双向技术，可以满足运营商很少使用的光纤资源的多用户接入要求。
采用双纤WDM技术，下行波长1490nm，上行波长1310nm，只需一根芯光纤即可传输数据业务。它还具有一个HFC光端口，接收CATV光信号并转换成CATV电信号。
JHA700-E314系列可集成无线功能，符合802.11 n/b/g技术标准，外置两根高增益定向天线，无线传输速率可达300Mbps。具有穿透力强、覆盖面广的特点。可为用户提供更高效的数据传输安全保障。
功能特点
♦ 支持不同端口之间的端口隔离
♦ 支持端口流量控制
♦ 支持ACL，灵活配置数据包过滤
♦ 专门的防系统故障设计，保持系统稳定
♦ 支持软件在线升级
♦ 基于SNMP的EMS网管，维护方便

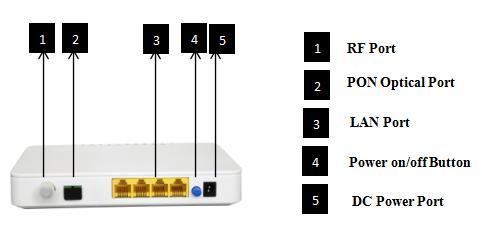

产品接口及LED定义
指标
描述
1
压水堆
电源状态
On：ONU 开机 Off：ONU 关机 2
一些
有线电视状态
亮：CATV 光纤正常 灭：未接收到 CATV 信号 3
无线上网
无线上网
闪烁：正在传输数据 亮：Wi-Fi 功能开启 关闭：Wi-Fi 功能关闭 4
局域网1-4
网口状态
亮：以太网连接正常 闪烁：以太网口正在传输数据 熄灭：以太网连接未建立 5
这
EPON光信号
亮：光功率低于接收灵敏度；灭：光正常 6
磅
ONU注册
On: Success to register to OLTBlinking: In process of registering to OLTOff: Failed to register to OLT; Specification
Item
Parameter
Uplink Interface 1 EPON optical interface
Meet 1000BASE-PX20+ standard
Symmetric 1.25Gbps upstream/downstream
SC/UPC single-mode fiber
split ratio: 1:64
Transmission distance 20KMCATV Interface 1 HFC Optical input, SC/APC RF Interface Female F-Type Connector User Ethernet
Interface4*10/100M or 4*10/100/1000M or 1*10/100/1000M and 3*10/100M auto-negotiationFull/half duplex mode
RJ45 connector
Auto MDI/MDI-X
100m distancePower Interface 12V DC Power supply PONOpticalParameter Wavelength: Tx 1310nm, Rx1490nm
Tx Optical Power: 0～4dBm
Rx Sensitivity: -27dBm
Saturation Optical Power: -3dBmData Transmission
ParameterPON Throughput: Downstream 980Mbps; Upstream 950Mbps
Ethernet: 100Mbps or 1000Mbps
Packet Loss Ratio: <1*10E-12
latency: <1.5msBusiness
CapabilityLayer 2 wire speed switchingSupport VLAN TAG/UNTAG，VLAN translationSupport Port-based speed limitationSupport Priority classification Support storm control of broadcast
Support loop detection
Network
ManagementSupport IEEE802.3 QAM, ONU can be remotely managed by OLTSupport Remote management through SNMP and TelnetLocal management Management
FunctionStatus monitor, Configuration management, Alarm management,
Log managementShell Plastic casing Power Power supply: 12V DC/1APower consumption:
4FE+WIFI+CATV: <9W1GE+3FE+WIFI+CATV <9W
4GE+WIFI+CATV: <10WPhysical
SpecificationsItem Dimension：170mm(L)*130mm(W)*30mm(H)Item weight：0.3kg Environmental
SpecificationsOperating temperature: 0 to 50ºC
Storage temperature: -40 to 85ºC
Operating humidity: 10% to 90%(Non-condensing)
Storage humidity: 10% to 90%(Non-condensing)CATV
Item
Parameter
Wavelength
1550nm
Optical return loss
>45dB
Input optical power
-18dBm～0dBm
RF frequency
47MHz~1000MHz
RF output lever
78dBuV (@-12~-2dBm@85MHz)
CNR
>41dB (@-10dBm@DS22 Channel)
CSO
>60dBc (@-10dBm@DS22 Channel)
CTB
>60dBc (@-10dBm@DS22 Channel)
RF output return loss
>12dB
RF impedance
75Ω
AGC function
Support
WIFI Specification
Item
Parameter
Performance parameters Operating Mode
Router or bridge Antenna gain
5dBi Throughput
IEEE 802.11b: 11MbpsIEEE 802.11g: 54 MbpsIEEE 802.11n:300Mbps Frequency
2.412 ~ 2.472 GHz Channel
13*Channel, configurable to meet the standard of USA, Canada, Japan and China Modulation
DSSS , CCK and OFDM Coding
BPSK, QPSK, 16QAM and 64QAM RF receive sensitivity
802.11b:-83dBm @ 1 Mbps; -80dBm @ 2 Mbps; -79dBm @ 5.5 Mbps; -76dBm @ 11 Mbps802.11g: -85dBm @ 6 Mbps; -84dBm @ 9 Mbps;
-82dBm @ 12 Mbps; -80dBm @ 18 Mbps;
-77dBm @ 24 Mbps; -73dBm @ 36 Mbps;
-69dBm @ 48 Mbps; -68dBm @ 54 Mbps
802.11n 20MHz:
-74dBm @ 65 Mbps；
-70dBm @ 130 Mbps；
802.11n 40MHz：
-70dBm @ 135 Mbps；
-67dBm @ 300 Mbps；
射频输出杆
802.11b：17 ±0.5dBm @11Mbps 802.11g：15 ±0.5dBm @54Mbps；16 ±0.5dBm @ 48 Mbps； 17 ± 1dBm @ 6 ~ 36 Mbps
802.11n 20MHz：
14 ± 0.5dBm @ 130 Mbps；15 ± 0.5dBm @ 78 Mbps；
18 ± 0.5dBm @ 6.5 Mbps
802.11n 40MHz：
14 ± 0.5dBm @ 300 Mbps；15 ± 0.5dBm @ 162 Mbps；
18 ± 0.5dBm @ 13.5 Mbps
加密方式
802.11i 安全性：WEP-64/128、TKIP (WPA-PSK) 和 AES (WPA2-PSK) -
订购信息
产品名称
产品型号
说明
4FE+CATV+WIFI
双纤维
JHA700-E314FAW-HR501
4*10/100M以太网接口，1个EPON接口，1个RF接口，1个HFC光接口，输入光功率-18dBm～0dBm，支持Wi-Fi功能和AGC功能，塑料外壳，外接电源适配器 4GE+CATV+WIFI
双纤维
JHA700-E314GAW-HR501
4*10/100/1000M以太网接口，1个EPON接口，1个RF接口，1个HFC光接口，输入光功率-18dBm～0dBm，支持Wi-Fi功能和AGC功能，塑料外壳，外接电源适配器 1GE+3FE+CATV+WIFI
双纤维
JHA700-E314XAW-HR501
1*10/100/1000M和3*10/100M以太网接口，1个EPON接口，1个RF接口，1个HFC光接口，输入光功率-18dBm～0dBm，支持Wi-Fi功能和AGC功能，塑料外壳，外置电源适配器
-
网络应用
典型解决方案：FTTH、FTTO
典型业务：互联网、有线电视、WIFI
图：JHA700-E 314 （含wifi）系列应用图
