4*10/100M以太网接口+1个GPON接口，支持Wi-Fi功能，GPON ONT JHA700-G504
-
- 支持基于端口的限速和带宽控制；
- 符合 ITU – T G.984 标准
- Wi-Fi系列符合802.11 n/b/g技术标准
- 支持数据加密、群组广播、端口Vlan分离等
- 支持动态带宽分配（DBA）
- 支持ONU自动发现/链路检测/软件远程升级
- 支持VLAN配置的端口模式
- 支持断电报警功能，方便检测链路问题
- 支持广播风暴抵抗功能
- 支持不同端口之间的端口隔离
-
产品名称
产品型号
说明
4FE+WIFI
JHA700-G504FW-HR220
4*10/100M以太网接口，支持Wi-Fi功能，1个GPON接口，塑料外壳，外接电源适配器 3FE+1GE+WIFI
JHA700-G504XW-HR220
3*10/100M和1*10/100/1000ME以太网接口，支持Wi-Fi功能，1个GPON接口，塑料外壳，外接电源适配器 4GE+WIFI
JHA700-G504GW-HR220
4*10/100/1000M以太网接口，支持Wi-Fi功能，1个GPON接口，塑料外壳，外接电源适配器 -
典型解决方案：FTTH、FTTO
典型业务：互联网、WIFI

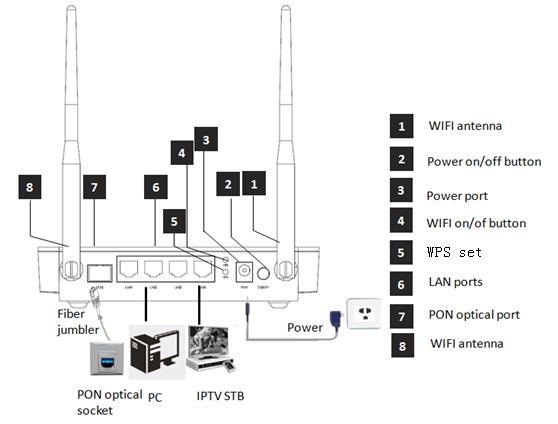

图：JHA700-G504 （含wifi）应用图
产品分类：
FTTH
被动产品
GPON系列
- 产品描述
- 尺寸
- 订单信息
- 下载
- 应用
-
简要意见
JHA700-G504系列GPON ONT是为满足宽带接入网的要求而设计的GPON光网络单元之一。应用于FTTH/FTTO，提供基于GPON网络的数据、视频业务。
GPON是最新一代的接入网技术。ITU-T G.984是GPON的标准协议。GPON 标准与其他 PON 标准的不同之处在于它使用更大的可变长度数据包实现更高的带宽和更高的效率。GPON 提供高效的用户流量打包，帧分段允许对延迟敏感的语音和视频通信流量提供更高的服务质量 (QOS)。GPON 网络提供了商业服务所期望的可靠性和性能，并提供了一种提供住宅服务的有吸引力的方式。GPON 能够经济地部署光纤到户 (FTTH)，从而加速全球增长。
JHA700-504系列具有高可靠性，提供服务质量保证、易于管理、灵活扩展和组网。完全符合ITU-T技术标准，与第三方厂商OLT有良好的兼容性。
JHA700-G504系列可集成无线功能，符合802.11 n/b/g技术标准，内置高增益定向天线，无线传输速率可达300Mbps。具有穿透力强、覆盖面广的特点。可为用户提供更高效的数据传输安全保障。
功能特点
♦ 支持端口流量控制
♦ 支持ACL灵活配置数据包过滤
♦ 专门的防系统故障设计，保持系统稳定
♦ 支持软件在线升级
♦ 基于SNMP的EMS网管，维护方便

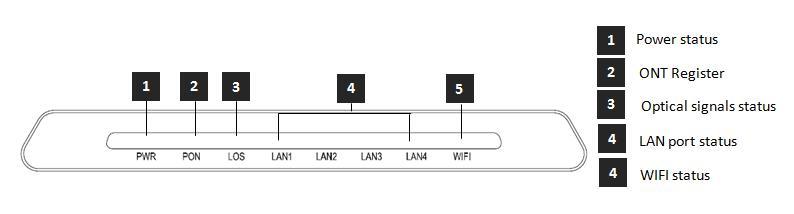

产品接口及LED定义
指标
描述
1
压水堆
电源状态
亮：ONU 开机；灭：ONU 关机； 2
磅
ONU注册
亮：OLT注册成功linking：OLT注册中；Off：OLT注册中； 3
这
GPON光信号
亮：光功率低于接收灵敏度；灭：光正常 4
局域网1-4
局域网端口状态
亮：以太网连接正常； 闪烁：以太网口正在传输数据； 熄灭：以太网连接未建立； 5
无线上网
无线上网
闪烁：正在传输数据亮：Wi-Fi功能开启熄灭：Wi-Fi功能关闭 规格
物品
范围
PON接口 1*GPON接口，FSAN G.984.2标准，Class B+下行数据速率：2.488Gbps上行数据速率：1.244Gbps SC/UPC单模光纤
28dB 链路损耗和 20KM 距离，1:128
用户以太网
接口4*10/100M or 3*10/100M and 1*10/100/1000M or 4*10/100/1000M auto-negotiation Full/half duplex mode RJ45 connector Auto MDI/MDI-
X
100m
距离电源接口 12V直流电源 PON光参数 波长：Tx 1310nm，Rx1490nm
Tx光功率：0.5～5dBm
Rx灵敏度：-28dBm
饱和光功率：-8dBm数据传输
参数PON吞吐量：下行2.488Gbit/ss；上行 1.244Gbit/s
以太网：100Mbps 或 1000Mbps
丢包率：<1*10E-12
延迟：<1.5ms业务
能力二层线速交换支持VLAN TAG/UNTAG，VLAN translation支持Port-based speed limiting 支持优先级分类
支持广播风暴控制
支持环路检测
网络
管理符合ITU-T G.984.4定义的标准兼容OMCI接口支持WEB管理 管理
功能状态监控、配置管理、告警管理、
日志管理壳 塑料外壳 力量 4FE+WIFI：<6.5W，12V/0.6A电源适配器3FE+1GE+WIFI <6.5W，12V/0.6A电源适配器4GE+WIFI：<7.5W，12V/1A电源适配器 物理
规格物品尺寸：160mm(L) x 120mm(W) x 32.5mm (H)物品重量：0.2kg 环境
规格工作温度：0 至 50ºC
存储温度：-40 至 85ºC
工作湿度：10% 至 90%（无冷凝）
存储湿度：10% 至 90%（无冷凝）WIFI规格
物品
范围
性能参数 操作模式
路由器或网桥 天线增益
2*5dBi 吞吐量
IEEE 802.11b：11MbpsIEEE 802.11g：54MbpsIEEE 802.11n：300Mbps 频率
2.412 ~ 2.472 GHz 渠道
13*通道，可配置满足美国、加拿大、日本和中国标准 调制
DSSS,CCK和OFDM 编码
BPSK、QPSK、16QAM 和 64QAM 射频接收灵敏度
802.11b：-83dBm @ 1 Mbps；-80dBm @ 2 Mbps；-79dBm @ 5.5 Mbps；-76dBm @ 11 Mbps 802.11g：
-85dBm @ 6 Mbps；-84dBm @ 9 Mbps；
-82dBm @ 12 Mbps；-80dBm @ 18 Mbps；
-77dBm @ 24 Mbps；-73dBm @ 36 Mbps；
-69dBm @ 48 Mbps；-68dBm @ 54 Mbps
802.11n 20MHz：
-74dBm @ 65 Mbps；
-70dBm @ 130 Mbps；
802.11n 40MHz：
-70dBm @ 135 Mbps；
-67dBm @ 300 Mbps；
射频输出杆
802.11b:17 ±0.5dBm @11Mbps 802.11g: 15 ±0.5dBm @ 54 Mbps；16 ±0.5dBm @ 48 Mbps；
17 ± 1dBm @ 6 ~ 36 Mbps
802.11n 20MHz：
14 ± 0.5dBm @ 130 Mbps；15 ± 0.5dBm @ 78 Mbps；
18 ± 0.5dBm @ 6.5 Mbps
802.11n 40MHz：
14 ± 0.5dBm @ 300 Mbps；15 ± 0.5dBm @ 162 Mbps；
18 ± 0.5dBm @ 13.5 Mbps
加密方式
802.11i 安全性：WEP-64/128、TKIP (WPA-PSK) 和 AES (WPA2-PSK) -
产品名称
产品型号
说明
4FE+WIFI
JHA700-G504FW-HR220
4*10/100M以太网接口，支持Wi-Fi功能，1个GPON接口，塑料外壳，外接电源适配器 3FE+1GE+WIFI
JHA700-G504XW-HR220
3*10/100M和1*10/100/1000ME以太网接口，支持Wi-Fi功能，1个GPON接口，塑料外壳，外接电源适配器 4GE+WIFI
JHA700-G504GW-HR220
4*10/100/1000M以太网接口，支持Wi-Fi功能，1个GPON接口，塑料外壳，外接电源适配器 -
典型解决方案：FTTH、FTTO
典型业务：互联网、WIFI
图：JHA700-G504 （含wifi）应用图
