规格：
绝对最大额定值
表1 - 绝对最大额定值
范围
象征
分钟
典型的
最大限度。
单元
笔记
电源电压
电压3
-0.5
-
+3.6
在
储存温度
秒_
-10
-
+70
摄氏度
工作湿度
相对湿度
+5
-
+85
%
1
注：1 无结露
推荐工作条件
表2 - 推荐的操作条件
范围 象征 分钟 典型的 最大限度。
单元 笔记 工作温度 热电偶_ 0 - +70
摄氏度 电源电压 电压 3.14 3.3 3.47
在 每个 QSFP28 的功耗 钯 - - 2.5
在 每个 SFP28 的功耗 钯 - - 1.0
在 1 每通道比特率 BR 10.3125 25.78125 - Gbps 注：1每个终端
电气特性
表3 - QSFP28 的电气特性
范围 象征 分钟 类型。 最大限度。 单位 笔记 模组销售 模块选择 音量 0 - 0.8 在 取消选择模块 VOH 2.5 - 虚拟控制中心 在 LP模式 低功耗模式 将要 0 - 0.8 在 普通手术 艾滋病病毒 2.5 - V CC +0.3 在 复位L 重置 将要 0 - 0.8 在 普通手术 艾滋病病毒 2.5 - V CC +0.3 在 修改器 普通手术 音量 0 - 0.4 在 国际长途 打断 音量 0 - 0.4 在 普通手术 高音 2.4 - 虚拟控制中心 在 电气变送器特性 差分日期输入摆幅 我来了，PP 200 - 1600 毫伏 输出差分阻抗 句子 90 100 110 哦 电接收器特性 差分数据输出摆幅 输出电压 200 - 800 毫伏峰值 误码率 误码率 E-12 1 输入差分阻抗 ZD _ 90 100 110 哦 注：1 PRBS2 ^3 1 -1@25.78125Gbps
表4 - SFP28 的电气特性
范围 象征 分钟 类型。 最大限度。
单位 笔记 电气变送器特性 差分数据输入摆幅 我来了，PP 200 - 1600 毫伏峰值 输入差分阻抗 句子 90 100 110 哦 发送故障 普通手术 音量 0 - 0.8 在 变送器故障 VOH 2.0 - 虚拟控制中心 在 Tx_Disable 普通手术 将要 0 - 0.8 在 激光禁用 艾滋病病毒 2.0 - V CC +0.3 在 电接收器特性 差分日期输出 输出电压 400 - 800
毫伏 误码率 误码率 - - E-12
- 输出差分阻抗 ZD _ 90 100 110
哦 Rx_LOS 普通手术 音量 0 - 0.8
在 失去信号 高音 2.0 - 虚拟控制中心
在 管脚排列

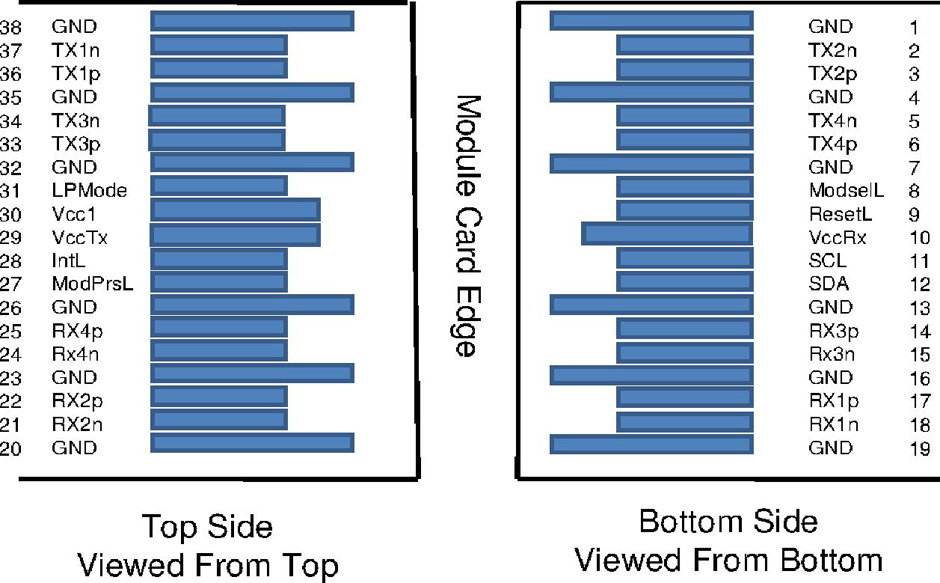

图 1，QSFP28 的引脚视图
表5 - QSFP28 的引脚功能定义
别针 象征 名称/描述 笔记 1 地线 地面 1 2 TX2n 发送器反相数据输入 3 TX2P 发送器同相数据输入 4 地线 地面 1 5 TX4n 发送器反相数据输入 6 TX4P 发送器同相数据输入 7 地线 地面 1 8 模组销售 模块选择 9 复位L 模块复位 10 VCC接收 +3.3V 电源接收器 11 SCL 2线串行接口时钟 12 SDA 2线串行接口数据 13 地线 地面 1 14 Rx3p 接收器同相数据输出 15 接收3n 接收器反相数据输出 16 地线 地面 1 17 Rx1p 接收器同相数据输出 18 接收信号 接收器反相数据输出 19 地线 地面 1 20 地线 地面 1 21 接收2n 接收器反相数据输出 22 Rx2p 接收器同相数据输出 23 地线 地面 1 24 Rx4n 接收器反相数据输出 别针 象征
名称/描述 笔记 25 Rx4p 接收器同相数据输出 26 地线 地面 1 27 修改器
模块存在 28 国际长途 打断 29 Vcc发射机 +3.3V供电变送器 30 Vcc1 +3.3V电源 31 LP模式
低功耗模式 32 地线 地面 1 33 发送 3 点 发送器同相数据输入 34 TX3n 发送器反相数据输入 35 地线 地面 1 36 TX1 p 发送器同相数据输入 37 TX1n 发送器反相数据输入 38 地线 地面 1 注：1. 电路接地与机箱接地在内部隔离。

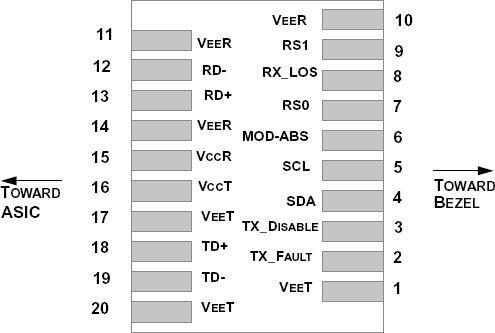

图 2，SFP28 的引脚视图
表6 -引脚功能定义
别针 象征 名称/描述 笔记 1 水 模块发射机地 1 2 TX_FAULT 模块发射器故障 2 3 TX_DISABLE 发射器禁用；关闭发射器激光输出 3 4 SDA 2-Wire Serial Interface Data Line (MOD-DEF2) 5 SCL 2-Wire Serial Interface Clock (MOD-DEF1) 6 MOD_ABS Module Absent, connected to VEET or VEER in the module 2 7 RS0 Rate Select 0, optionally controls SFP+ module receiver 4 8 RX_LOS Receiver Loss of Signal Indication (In FC designated as Rx_LOS and in Ethernet designated as NOT Signal Detect) 2 9 RS1 Rate Select 1, optionally controls SFP+ module transmitter 4 Pin Symbol Name/Description Notes 10 VEER Module Receiver Ground 1 11 VEER Module Receiver Ground 1 12 RD- Receiver Inverted Data Output 13 RD+ Receiver Non-Inverted Data Output 14 VEER Module Receiver Ground 1 15 VCCR Module Receiver 3.3 V Supply 16 VCCT Module Transmitter 3.3 V Supply 17 VEET Module Transmitter Ground 1 18 TD+ Transmitter Non-Inverted Data Input 19 TD- Transmitter Inverted Data Input 20 VEET Module Transmitter Ground 1 Note:
- The module ground pins are isolated from the module case.
- The pins shall be pulled up with 4.7K-10Kohms to a voltage between 3.14V and 3.46V on host board.
- The pin is pulled up to VCCT with a 4.7K-10KΩ resistor in the module.
- See SFF-8472 Rev12.2 Table 10-2.
Recommended Circuit
Figure 3, Recommended Interface Circuit for QSFP28
Figure 4, Recommended Host Board Power Supply Circuit for SFP28

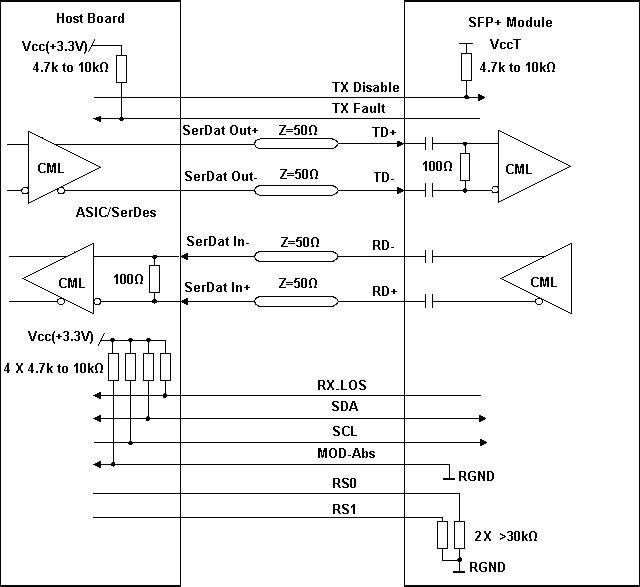

Figure 5, Recommended Interface Circuit for SFP28
Monitoring Specification
Figure 6, Memory Map for QSFP28
Figure 7, Memory Map for SFP28
Mechanical
Unit mm
Figure 8, Mechanical Diagram
Table 7- Cable Length
Cable Length L1（Unit: m） Tolerant（Unit: cm） ≤1.0 +5/-0 1.0＜L≤4.5 +15/-0 4.5＜L≤14.5 +30/-0 ＞14.5 +2%/-0 Table 8- Breakout Cable Nominal Length
Total Length L1 (Unit: m)
Breakout Point Measured from SFPL2(Unit: m) 1 0.7 2 1.4 3 2 ≥5 3 Warnings
Handling Precautions: This device is susceptible to damage as a result of electrostatic discharge (ESD).
A static free environment is highly recommended. Follow guidelines according to proper ESD procedures.
Laser Safety: Radiation emitted by laser devices can be dangerous to human eyes. Avoid eye exposure to direct or indirect radiation.
-
应用
◊ 4x25Gbe-SR
◊ 其他光链路
