描述：
JHA390AD 是一款非常紧凑的 10Gb/s 光收发器模块，适用于 10Gb/s 的串行光通信应用。JHA390AD 将 10Gb/s 串行电数据流转换为 10Gb/s 光输出信号，将 10Gb/s 光输入信号转换为 10Gb/s 串行电数据流。高速10Gb/s电接口完全符合SFI规范。
高性能 1550nm 冷却 CML 发射器和高灵敏度 APD 接收器为长达 100km 链路的以太网应用提供卓越的性能。
SFP+ 模块符合 SFF-8431、SFF-8432 和 IEEE 802.3ae 10GBASE-ZR。按照 SFF-8472 中的规定，可通过 2 线串行接口提供数字诊断功能。
完全符合 SFP 标准的外形提供了热插拔性、轻松的光学端口升级和低 EMI 辐射。
l绝对最大额定值
范围
象征
分钟_
典型的
最大。
单元
储存温度 T S
-40
+85
摄氏度
外壳工作温度 她_
0
70
摄氏度
最大电源电压 电压
-0.5
4
在
相对湿度 相对湿度
0
85
%
电气特性（T OP = 0 至 70 °C，VCC = 3.135 至 3.465 伏）
范围
象征
分钟_
典型的
最大。
单元
笔记
电源电压 电压
3.135
3.465
在
电源电流 集成电路
430
嘛
能量消耗 P
1
在
变送器部分： 输入差分阻抗 进_
100
哦
1
Tx 输入单端直流电压容差（参考 VeeT） 在
-0.3
4
在
差分输入电压摆幅 文，页
180
700
毫伏
2
发送禁用电压 西部数据_
2
电压
在
3
发射使能电压 文_
水
水+0.8
在
接收器部分： 单端输出电压容差 在
-0.3
4
在
Rx 输出差分电压 在
300
850
毫伏
Rx 输出上升和下降时间 传输率/传输率
30
附言
4
LOS故障 V LOS故障
2
Vcc主机
在
5
正常 V LOS 范数
水
水+0.8
在
5
笔记：
- 直接连接到 TX 数据输入引脚。从引脚到激光驱动器 IC 的交流耦合。
- 根据 SFF-8431 版本 3.0
- 进入 100 欧姆差分终端。
- 20%～80%
- LOS 是集电极开路输出。应在主机板上用 4.7k – 10kΩ 上拉。正常操作为逻辑 0；信号丢失为逻辑 1。最大上拉电压为 5.5V。
光学参数(T OP = 0 to 70 ° C, VCC = 3.135 to 3.465 Volts)
范围
象征
分钟_
典型的
最大。
单元
笔记
变送器部分： 中心波长 吨
1290
1310
1330
纳米
谱宽 有效值_
4
纳米
平均光功率 平均
-8.2
0.5
分贝
1
光功率OMA 波马
-5.2
分贝
激光关闭功率 噗
-30
分贝
消光比 是
3.5
D b
发射机色散惩罚 热设计计划
3.2
D b
2
相对强度噪声 还
-128
分贝/赫兹
3
光回波损耗容限 20
D b
接收器部分： 中心波长 λr
1260
1355
纳米
接收灵敏度 它是
-14.5
分贝
4
压力敏感度 (OMA) 森圣
-10.3
分贝
4
断言 洛杉矶_
-25
-
分贝
甜点 服务水平
-15
分贝
滞后现象 视距_
0.5
D b
超载 星期六
0
分贝
5
接收器反射率 接收端
-12
D b
笔记：
- 根据 IEEE802.3ae，平均功率数据仅供参考。
- TWDP 图要求主机板符合 SFF-8431 标准。TWDP 是使用 IEEE802.3ae 第 68.6.6.2 条中提供的 Matlab 代码计算的。
- 12dB 反射。
- 根据 IEEE802.3ae 的压力接收器测试条件。CSRS 测试要求主机板符合 SFF-8431 标准。
- OMA 规定的最差综合受压条件下的接收机过载。
时序特性
范围
象征
分钟
典型的
最大限度。
单元
TX_Disable 断言时间
t_off
10
我们
TX_Disable 取反时间 吨
1
多发性硬化症
初始化时间包括 TX_FAULT 复位 着色
300
多发性硬化症
TX_FAULT 从故障到断言 t_fault
100
我们
TX_Disable 开始复位时间 t_reset
10
我们
接收器信号丢失时间 TA , RX_LOS
100
我们
接收器信号丢失解除断言时间 T d ,RX_LOS
100
我们
速率选择充电时间 t_ratesel
10
我们
序列号时钟时间 t_串行时钟
100
千赫
管脚分配

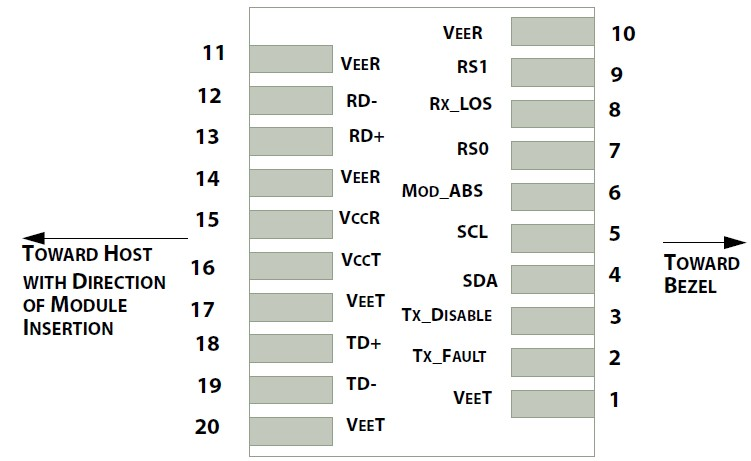

主机板连接器块引脚编号和名称图
引脚 功能定义
别针 ＃
姓名
功能
笔记
1 维特 模块发射地 1
2 发送故障 模块变送器故障 2
3 发送禁用 发射器禁用；关闭发射器激光输出 3
4 SDL 2 线串行接口数据输入/输出 (SDA) 5 SCL 2 线串行接口时钟输入 (SCL) 6 防抱死制动系统 Module Absent，连接到模块中的 VeeR 或 VeeT 2
7 RS0 Rate select0，可选择控制 SFP+ 接收器。高电平时，输入数据速率>4.5Gb/s；低电平时，输入数据速率 <=4.5Gb/s 8 这 接收器信号丢失指示 4
9 RS1 速率选择 0，可选择控制 SFP+ 发射器。高电平时，输入数据速率>4.5Gb/s；低电平时，输入数据速率 <=4.5Gb/s 10 查看 模块接收地 1
11 查看 模块接收地 1
12 研发- 接收器反相数据输出 13 研发+ 接收器非反相数据输出 14 查看 模块接收地 1
15 电压控制寄存器 模块接收器3.3V供电 16 VccT 模块发射器3.3V供电 17 维特 模块发射地 1
18 TD+ 发射器反相数据输出 19 TD- 发送器非反相数据输出 20 维特 模块发射地 1
笔记：
- 模块接地引脚应与模块外壳隔离。
- 该引脚是集电极开路/漏极输出引脚，应以 4.7K-10Kohms 上拉至主机板上的 Host_Vcc。
- 该引脚应以 4.7K-10Kohms 上拉至模块中的 VccT。
- 该引脚是集电极开路/漏极输出引脚，应以 4.7K-10Kohms 上拉至主机板上的 Host_Vcc。
SFP 模块 EEPROM 信息 和管理
SFP 模块执行 SFP -8472 中定义的 2 线串行通信协议。SFP 模块的序列 ID 信息和数字诊断监视器参数可以通过地址 A0h 和 A2h 的 I 2 C 接口访问。存储器映射在表 1 中。详细的 ID 信息（A0h）在表 2 中列出。地址 A2h 处的 DDM 规范。有关内存映射和字节定义的更多详细信息，请参阅 SFF-8472，“光收发器的数字诊断监控接口”。DDM 参数已经过内部校准。

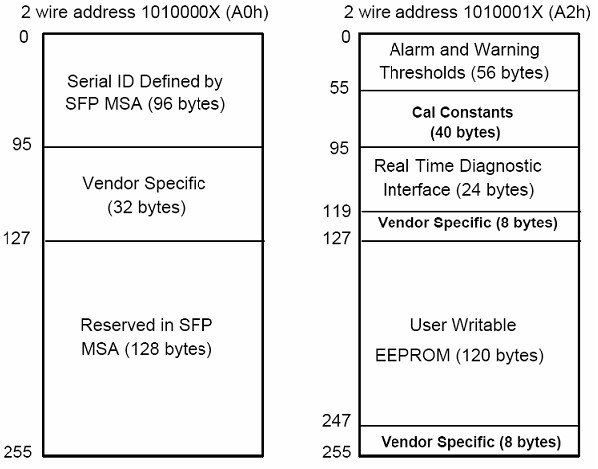

表 1. 数字诊断存储器映射（特定数据字段说明）
表 2 - EEPROM 串行 ID 存储器内容 ( A0h )
数据地址
长度
（字节）
的名字
长度
描述和内容
基本 ID 字段 0
1
标识符
串行收发器类型 (03h=SFP) 1
1
预订的
串行收发器类型的扩展标识符 (04h) 2
1
连接器
光连接器型号代号（07=LC） 3-10
8
收发器
10G Base-LR
11
1
编码
64B/66B
12
1
BR，标称
标称波特率，单位为100Mbps 13-14
2
预订的
(0000h) 15
1
长度(9um)
9/125um光纤支持的链路长度，以100m为单位 16
1
长度(50um)
50/125um光纤支持的链路长度，以10m为单位 17
1
长度(62.5um)
62.5/125um光纤支持的链路长度，以10m为单位 18
1
长度（铜）
铜线支持的链路长度，单位为米 19
1
预订的
20-35
16
供应商名称
SFP 供应商名称：JHA 36
1
预订的
37-39
3
是的
SFP 收发器供应商 OUI ID 40-55
16
供应商编号
部件号：“JHA3904D”（ASCII） 56-59
4
供应商转
零件号的修订级别 60-62
3
预订的
63
1
赛迪
地址 0-62 中数据总和的最低有效字节 扩展 ID 字段 64-65
2
选项
指示实现了哪些光学 SFP 信号（001Ah = LOS、TX_FAULT、TX_DISABLE 均支持） 66
1
BR，最大值
比特率上限，单位为 % 67
1
BR，分钟
较低的比特率余量，单位为 % 68-83
16
供应商序列号
序列号 (ASCII) 84-91
8
日期代码
JHA 的制造日期代码 92-94
3
预订的
95
1
中交所
扩展 ID 字段的检查代码（地址 64 到 94） 供应商特定 ID 字段 96-127
32
可读
JHA具体日期，只读 128-255
128
预订的
为 SFF-8079 预留 数字诊断监视器特性
数据地址
范围
准确性
单元
96-97 收发器内部温度 ±3.0 摄氏度 98-99 VCC3 内部电源电压 ±3.0 % 100-101 激光偏置电流 ±10 % 102-103 发射输出功率 ±3.0 D b 104-105 接收输入功率 ±3.0 D b 合规性
JHA390AD 符合国际电磁兼容性 (EMC) 和国际安全要求和标准（详见下表）。
电气引脚的静电放电 (ESD) MIL-STD-883E 方法 3015.7 1 级（>1000 伏） 双工 LC 插座的静电放电 (ESD) IEC 61000-4-2GR-1089-核心 符合标准 电磁干扰 (EMI) FCC 第 15 部分 BEN55022 B 类 (CISPR 22B) VCCI B 类 符合标准 激光眼安全 FDA 21CFR 1040.10 和 1040.11EN60950，EN (IEC) 60825-1,2 兼容 1 类激光产品。 推荐电路

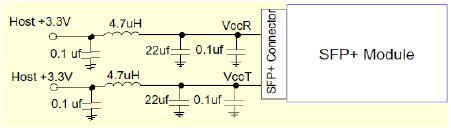

推荐主机板供电电路

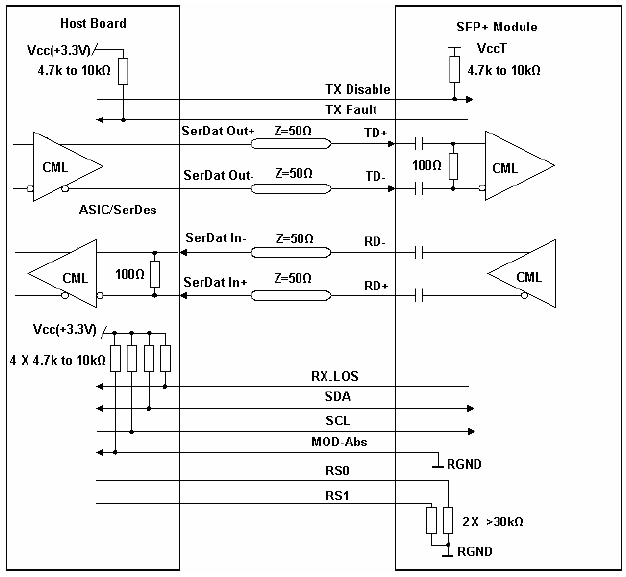

推荐的高速接口电路
机械尺寸
