特征：
* 极低的 EMI 和出色的 ESD 保护
* 符合 RoHS 标准的零件
应用：
* 10GBASE-LR/LW 以太网
* SONET OC-192 / SDH
* 10G 光纤通道
描述：
JHA5920D-2733 和 JHA5920D-3327 双向 10Gb/s (SFP+) 收发器符合当前的 SFP+ 多源协议 (MSA) 规范。它们符合 10GBASE-LR/LW 以太网、SONET OC-192/SDH 和 10G 光纤通道 1200-SM-LL-L。按照 SFP+ MSA 的规定，可通过 2 线串行接口提供数字诊断功能。
l 绝对最大额定值
范围
象征
分钟
典型的
最大限度。
单元
储存温度 T S
-40
+85
摄氏度
电源电压 VCC T，R
-0.5
4
在
相对湿度 相对湿度
0
85
%
l 推荐 运行环境
范围
象征
分钟_
典型的
最大。
单元
外壳工作温度 热电偶_
-5
+70
摄氏度
电源电压 V CCT，右
+3.135
+3.465
在
电源电流 我抄送
450
嘛
功耗 PD_ _
1.5
在
l 电气特性（T OP = 0 至 70 °C，VCC = 3.135 至 3.465 伏特）
范围
象征
最小值
类型
最大限度
单元
笔记
发射机： 差分输入电压摆幅 180
700
毫伏峰值
1
发送禁用输入 H 艾滋病病毒_
2.0
电压+0.3
在
大号 电压_
0
0.8
在
发送使能输出 H VOH_ _
2.4
电压+0.3
在
大号 量程_
0
0.4
在
2
输入差分阻抗 句子
80
100
120
哦
接收者 差分输出电压摆幅 300
850
毫伏峰值
3
视距输出 H VOH_ _
2.4
电压+0.3
在
2
大号 量程_
0
0.4
在
输出差分阻抗 太阳
80
100
120
哦
笔记：
注 1) TD+/- 是内部 AC 耦合与模块内部的 100Ω 差分终端。
注2) Tx Fault 和Rx LOS 为集电极开路输出，需在主板上用4.7k 至10kΩ 电阻上拉。在 2.0V 和 Vcc+0.3V 之间上拉电压。
注 3) RD+/- 输出为内部交流耦合，应在用户 SERDES 端接 100Ω（差分）。
l 光学参数(T OP = 0 to 70 ° C, VCC = 3.135 to 3.465 Volts)
范围
象征
最小值
类型
最大限度
单元
参考
发射机 比特率 BR
9.9
11.3
千兆位/秒
光波长 JHA5920D-2733 升
1260
1270
1280
纳米
JHA5920D-3327 1320
1330
1340
平均输出功率 后
-3
+2
分贝
光学消光比 是
3.5
D b
光谱宽度 分界线
1
纳米
边模抑制比 SMSR
30
D b
光学眼罩 符合 IEEE802.3ae
接收者 比特率 BR
9.9
11.3
千兆位/秒
光波长 JHA5920D-2733 升
1320
1330
1340
纳米
JHA5920D-3327 1260
1270
1280
接收灵敏度 它是
-14.5
分贝
1
最大输入功率 最大值_
0
分贝
LOS 反断言 服务水平
-15
分贝
LOS 断言 洛杉矶_
-25
分贝
LOS 迟滞 视距_
0.5
4
D b
笔记：
注 1)在 1 x 10 -12 BER 和 3.5 dB 消光比下使用 2 31 -1的 PRBS 测量 。
l 管脚分配

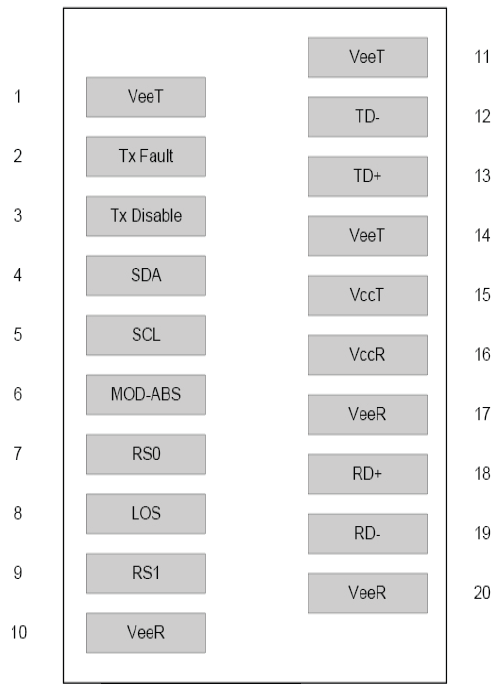

主机板连接器块引脚编号和名称图
l 管脚功能定义
别针 ＃
姓名
功能
笔记
1 维特 模块发射地 1
2 发送故障 模块变送器故障 2
3 发送禁用 发射器禁用；关闭发射器激光输出 3
4 SDL 2 线串行接口数据输入/输出 (SDA) 5 SCL 2 线串行接口时钟输入 (SCL) 6 防抱死制动系统 Module Absent，连接到模块中的 VeeR 或 VeeT 2
7 RS0 Rate select0，可选择控制 SFP+ 接收器。高电平时，输入数据速率>4.5Gb/s；低电平时，输入数据速率 <=4.5Gb/s 8 这 接收器信号丢失指示 4
9 RS1 速率选择 0，可选择控制 SFP+ 发射器。高电平时，输入数据速率>4.5Gb/s；低电平时，输入数据速率 <=4.5Gb/s 10 VeR 模块接收地 1
11 VeR 模块接收地 1
12 研发- 接收器反相数据输出 13 研发+ 接收器非反相数据输出 14 VeR 模块接收地 1
15 电压控制寄存器 模块接收器3.3V供电 16 VccT 模块发射器3.3V供电 17 维特 模块发射地 1
18 TD+ 发射器反相数据输出 19 TD- 发送器非反相数据输出 20 维特 模块发射地 1
注 1) 模块接地引脚应与模块外壳隔离。
注 2) 此引脚为集电极开路/漏极输出引脚，应以 4.7K-10Kohms 上拉至主机板上的 Host_Vcc。
注3) 此脚位需上拉4.7K-10Kohms 至模块中的VccT。
注4) 此引脚为集电极/漏极开路输出引脚，需上拉4.7K-10Kohms 至主机板上的Host_Vcc。
l SFP模块EEPROM信息 及管理
SFP 模块执行 SFP -8472 中定义的 2 线串行通信协议。SFP 模块的序列 ID 信息和数字诊断监视器参数可以通过地址 A0h 和 A2h 的 I 2 C 接口访问。存储器映射在表 1 中。详细的 ID 信息（A0h）在表 2 中列出。地址 A2h 处的 DDM 规范。有关内存映射和字节定义的更多详细信息，请参阅 SFF-8472，“光收发器的数字诊断监控接口”。DDM 参数已经过内部校准。
表 1. 数字诊断存储器映射（特定数据字段说明）
表 2 - EEPROM 串行 ID 存储器内容 ( A0h )
数据地址
长度
（字节）
的名字
长度
描述和内容
基本 ID 字段 0
1
标识符
串行收发器类型 (03h=SFP) 1
1
预订的
串行收发器类型的扩展标识符 (04h) 2
1
连接器
光连接器型号代号（07=LC） 3-10
8
收发器
10G Base-LR 11
1
编码
64B/66B 12
1
BR，标称
标称波特率，单位为100Mbps 13-14
2
预订的
(0000h) 15
1
长度(9um)
9/125um光纤支持的链路长度，以100m为单位 16
1
长度(50um)
50/125um光纤支持的链路长度，以10m为单位 17
1
长度(62.5um)
62.5/125um光纤支持的链路长度，以10m为单位 18
1
长度（铜）
铜线支持的链路长度，单位为米 19
1
预订的
20-35
16
供应商名称
SFP 供应商名称：JHA 36
1
预订的
37-39
3
是的
SFP 收发器供应商 OUI ID 40-55
16
供应商编号
部件号：“JHA5920D-2733”或“JHA5920D-3327”(ASCII) 56-59
4
供应商转
零件号的修订级别 60-62
3
预订的
63
1
赛迪
地址 0-62 中数据总和的最低有效字节 扩展 ID 字段 64-65
2
选项
指示实现了哪些光学 SFP 信号（001Ah = LOS、TX_FAULT、TX_DISABLE 均支持） 66
1
BR，最大值
比特率上限，单位为 % 67
1
BR，分钟
较低的比特率余量，单位为 % 68-83
16
供应商序列号
序列号 (ASCII) 84-91
8
日期代码
JHA 的制造日期代码 92-94
3
预订的
95
1
中交所
扩展 ID 字段的检查代码（地址 64 到 94） 供应商特定 ID 字段 96-127
32
可读
JHA具体日期，只读 128-255
128
预订的
为 SFF-8079 预留 l 数字诊断监视器特性
数据地址
范围
准确性
单元
96-97 收发器内部温度 ±3.0 摄氏度 98-99 VCC3 内部电源电压 ±3.0 % 100-101 激光偏置电流 ±10 % 102-103 发射输出功率 ±3.0 D b 104-105 接收输入功率 ±3.0 D b l 合规性
JHA5920D-2733 /3327 符合国际电磁兼容性 (EMC) 和国际安全要求和标准（详见下表）。
电气引脚的静电放电(ESD) MIL-STD-883E方法 3015.7 1 级（>1000 伏） 单个 LC 插座的静电放电 (ESD) IEC 61000-4-2 GR-1089-核心 符合标准 电磁干扰 (EMI) FCC 第 15 部分 B 类EN55022 B 类 (CISPR 22B) VCCI B 类 符合标准 激光眼安全 FDA 21CFR 1040.10 和 1040.11 EN60950、EN (IEC) 60825-1,2 兼容 1 类激光产品。 l 合规性

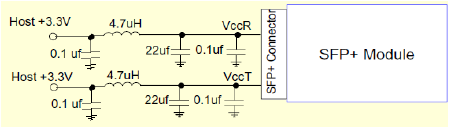

推荐主机板供电电路

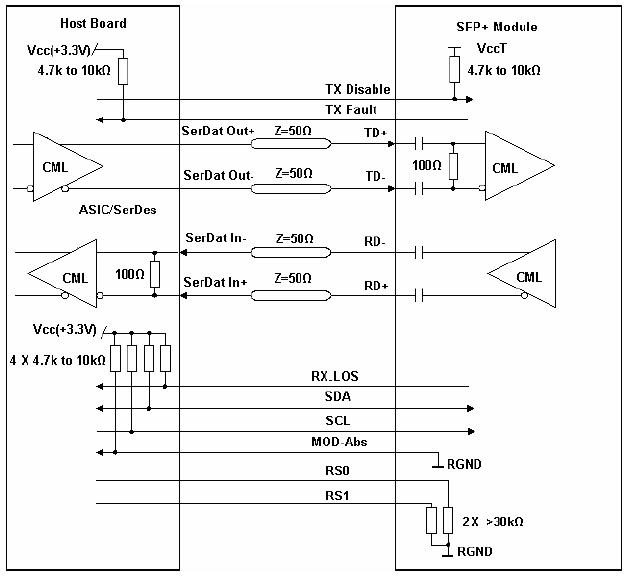

推荐的高速接口电路

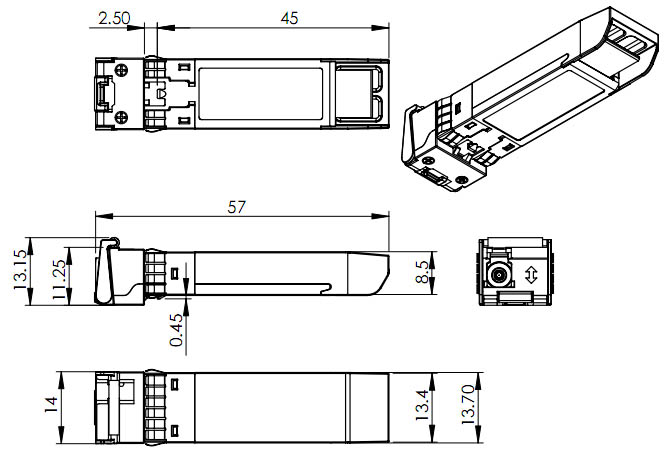

l 机械尺寸
