应用：
1）1000Base-LX 以太网
2）城域网/接入网
3）1×光纤通道
4）其他光链路
描述：
JHA540CD-45 收发器是一款高性能、高性价比的模块，具有单个 LC 光学接口。它们与小型可插拔多源协议 (MSA) 兼容，并且数字诊断功能可通过 SFF-8472 中指定的 2 线串行总线获得。接收部分使用APD接收器，发射器使用1490 nm DFB激光器，高达31dB的链路预算确保该模块1000Base-EZX以太网120km应用。
• 绝对最大额定值
范围
象征 最小。 典型的 最大。 单元 贮存温度 TS_ _
-40
+85
°C
电源电压 VCC_ _
-0.5
4
在
相对湿度 相对湿度
0
85
%
• 推荐 的操作环境：
范围
象征 最小。 典型的 最大。 单元 外壳工作温度 工业的 TC_ _
-40
85
°C
扩展 -5
85
°C
商业的 0
+70
°C
电源电压 VCC_ _
3.135
3.465
在
电源电流 国际商会
300
嘛
浪涌电流 我涌动
国际商会+30
嘛
最大功率 最大_
1
在
• 电气特性（T OP = -40 至 85 ° C，VCC = 3.135 至 3.465 伏）
范围
象征 最小。 典型的 最大。 单元 笔记 发射器部分： 输入差分阻抗 输入_
90
100
110
在
1
单端数据输入摆幅 聚丙烯_ _
250
1200
mVp-p
发射禁用电压 WD_ _
VCC – 1.3
VCC
在
2
发射使能电压 F和
水
水+ 0.8
在
发送禁用断言时间 甜点_
10
我们
接收部分： 单端数据输出摆幅 输出电压，pp
300
800
MV
3
LOS 故障 故障_
VCC – 0.5
V CC_主机
在
5
LOS 正常 V损失标准
嗯_
V ee +0.5
在
5
电源抑制 PSR
100
毫伏峰
6
笔记：
- 交流耦合。
- 或开路。
- 进入 100 欧姆差分终端。
- 20 – 80 %
- LOS 是 LVTTL。逻辑0表示正常运行；逻辑 1 表示未检测到信号。
- 所有收发器规格均符合 20 Hz 至 1.5MHz 的电源正弦调制，最高通过小型可插拔 (SFP) 收发器多源协议 (MSA) 第 23 页所示的电源滤波网络应用的指定值，2000 年 9 月 14 日。
• 光学参数(T OP = -40 to 85 ° C, VCC = 3.135 to 3.465 Volts)
范围
象征 最小。 典型的 最大。 单元 笔记 发射器部分： 中心波长 λc_ _
1270
1310
1600
纳米
谱宽(RMS) σ有效值
4
纳米
光输出功率 输出_
-9
-3
分贝
1
消光比 是
9
D b
光学上升/下降时间 t r / t f
260
ps
2
相对强度噪声 也
-120
分贝/赫兹
总抖动贡献 发射ΔTJ
0.284
用户界面
3
光输出眼罩 符合 IEEE802.3 z（1 级激光安全） 接收部分： 光输入波长 λc _
1530
1550
1570
纳米
接收器过载 波尔_
-3
分贝
4
接收灵敏度 它的
-23
分贝
4
RX_LOS 断言 一个_
-40
分贝
RX_LOS 取消断言 D _
-24
分贝
RX_LOS 迟滞 H _
0.5
D b
一般规格： 数据速率 BR
1.25
千兆/秒
误码率 误码率
10-12
最大限度。9/125μm SMF@1.25Gb/s 上支持的链路长度 最大_
20
公里
系统总预算 磅
14
D b
笔记
- 光功率发射到 SMF。
- 20-80%.
- 使用 TJ = RJ + DJ 从 DJ 和 RJ 测量值计算贡献的总抖动。通过将示波器的 RMS 抖动（在单个上升沿或下降沿测量）乘以 14，计算 1×10-12 BER 的贡献 RJ。根据 FC-PI（表 9 – SM 抖动输出，注 1），实际贡献的如果实际贡献的 DJ 降低到其限制以下，则允许 RJ 增加到其限制以上，只要组件输出 DJ 和 TJ 保持在其指定的 FC-PI 最大限制内，并且在最坏情况下指定组件抖动输入。
- 使用 PRBS 2 7-1 在 10 -12 BER测量
• 主机板连接器块引脚编号和名称的引脚分配图
主机板连接器块引脚编号和名称示意图
• 引脚 功能定义
针号
姓名
功能
插头序列
笔记
1 VeeT 发射机接地 1
1
2 TX 故障 变送器故障指示 3
3 发送禁用 发射机禁用 3
2
4 MOD-DEF2 模块定义 2
3
5 MOD-DEF1 模块定义1 3
3
6 MOD-DEF0 模块定义 0 3
3
7 费率选择 未连接 3
4
8 这 信号丢失 3
5
9 VeeR 接收器接地 1
1
10 VeeR 接收器接地 1
1
11 VeeR 接收器接地 1
12 RD- 投资。接收数据输出 3
6
13 研发+ 接收数据输出 3
6
14 VeeR 接收器接地 3
1
15 VCCR 接收机功率 2
1
16 VCCT 发射机功率 2
17 VeeT 发射机接地 1
18 TD+ 传输数据 3
6
19 TD- 投资。输入 3
6
20 VeeT 发射机接地 1
笔记：
- 电路接地与机箱接地在内部隔离。
- 激光输出在 TDIS >2.0V 时禁用或打开，在 TDIS <0.8V 时启用。
- 应在主机板上用 4.7k – 10 kohms 上拉至 2.0V 和 3.6V 之间的电压。MOD_DEF(0) 将线路拉低以指示模块已插入。
- 未使用速率选择
- LOS 是集电极开路输出。应在主机板上用 4.7k – 10 kohms 上拉至 2.0V 和 3.6V 之间的电压。逻辑0表示正常运行；逻辑 1 表示信号丢失。
- 交流耦合
• SFP 模块 EEPROM 信息 和管理 SFP 模块实施 SFP -8472 中定义的 2 线串行通信协议。可以通过地址 A0h 和 A2h的 I 2 C 接口访问 SFP 模块的串行 ID 信息和数字诊断监视器参数。内存映射在表 1 中。详细的 ID 信息（A0h）在表 2 中列出。地址 A2h 处的 DDM 规范。有关内存映射和字节定义的更多详细信息，请参阅 SFF-8472，“光收发器的数字诊断监控接口”。DDM 参数已经过内部校准。 表 1. 数字诊断存储器映射（特定数据字段说明）
表 2 - EEPROM 序列号存储器内容 ( A0h )
数据地址
长度
（字节）
的名字
长度
描述和内容
基本 ID 字段 0
1
标识符
串行收发器类型 (03h=SFP) 1
1
预订的
串行收发器类型的扩展标识符（04h） 2
1
连接器
光连接器型号代码（07=LC） 3-10
8
收发器
11
1
编码
NRZ(03h) 12
1
BR，标称
标称波特率，单位 100Mbps 13-14
2
预订的
(0000h) 15
1
长度(9um)
支持 9/125um 光纤的链路长度，以 100m 为单位 16
1
长度(50um)
支持 50/125um 光纤的链路长度，以 10m 为单位 17
1
长度(62.5um)
支持 62.5/125um 光纤的链路长度，以 10m 为单位 18
1
长度（铜）
铜线支持的链路长度，以米为单位 19
1
预订的
20-35
16
供应商名称
SFP 供应商名称：JHA 36
1
预订的
37-39
3
是的
SFP 收发器供应商 OUI ID 40-55
16
供应商 PN
部件号：“JHA5420D-35”（ASCII） 56-59
4
供应商版本
零件号的修订级别 60-62
3
预订的
63
1
赛迪
地址 0-62 中数据总和的最低有效字节 扩展 ID 字段 64-65
2
选项
指示实现了哪些光 SFP 信号（001Ah = LOS、TX_FAULT、TX_DISABLE 都支持） 66
1
BR，最大值
比特率上限，单位为 % 67
1
BR，最小值
较低的比特率余量，单位为 % 68-83
16
供应商编号
序列号 (ASCII) 84-91
8
日期代码
JHA 的制造日期代码 92-94
3
预订的
95
1
中交所
扩展 ID 字段的校验码（地址 64 到 94） 供应商特定 ID 字段 96-127
32
可读
JHA 特定日期，只读 128-255
128
预订的
为 SFF-8079 保留 • 数字诊断监视器特性
数据地址
范围
准确性
单元
96-97 收发器内部温度 ±3.0 °C 98-99 VCC3 内部电源电压 ±3.0 % 100-101 激光偏置电流 ±10 % 102-103 发射输出功率 ±3.0 分贝 104-105 接收输入功率 ±3.0 分贝 • 合规性
JHA540CD-45 符合国际电磁兼容性 (EMC) 和国际安全要求和标准（详见下表）。
对电气引脚的静电放电 (ESD) MIL-STD-883E 方法 3015.7 1级(>1000 V) 对单个 LC 插座的静电放电 (ESD) IEC 61000-4-2GR-1089-CORE 符合标准 电磁干扰 (EMI) FCC Part 15 Class BEN55022 Class B (CISPR 22B)VCCI Class B 符合标准 激光眼睛安全 FDA 21CFR 1040.10 和 1040.11EN60950、EN (IEC) 60825-1,2 与 1 类激光产品兼容。 • 推荐电路

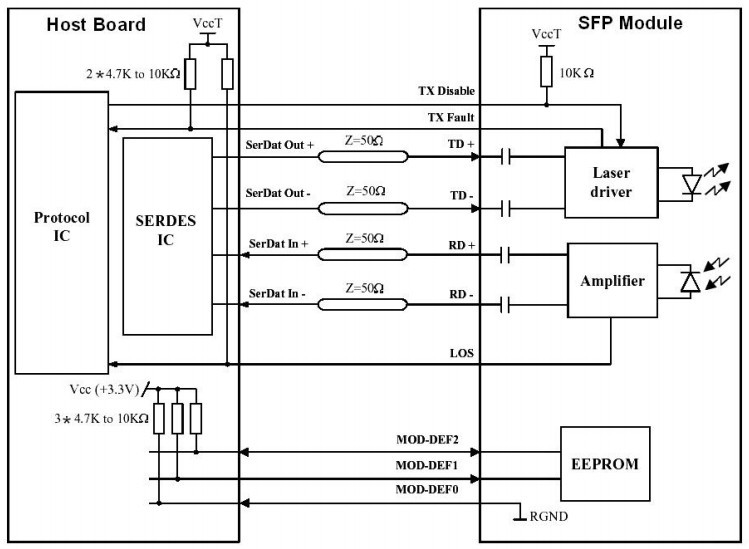

SFP主机推荐电路
• 机械尺寸
机械制图
JHA 保留更改此处包含的产品或信息的权利，恕不另行通知。对它们的使用或应用不承担任何责任。任何此类产品或信息的销售均不附带任何专利权。
由深圳市JHA科技有限公司出版
版权所有 © 深圳市杰哈科技有限公司
版权所有
