应用：
* 10GBASE-ZR/ZW 以太网
* SONET OC-192 / SDH
* 10G 光纤通道
描述：
JHA5980D-4957&5749 是一款非常紧凑的 10Gb/s 光收发器模块，适用于 10Gb/s 的串行光通信应用。JHA5980D-4957&54 将 10Gb/s 串行电数据流转换为 10Gb/s 光输出信号，将 10Gb/s 光输入信号转换为 10Gb/s 串行电数据流。高速 10Gb/s 电气接口完全符合 SFI 规范。
高性能 1490/1570nm 1570/1490nm 冷却 EML 发射器和高灵敏度 APD 接收器在长达 80 公里的链路上为以太网应用提供卓越的性能。
SFP+ 模块符合 SFF-8431、SFF-8432 和 IEEE 802.3ae 10GBASE-ZR。数字诊断功能可通过 SFF-8472 中指定的 2 线串行接口获得。
完全符合 SFP 的外形尺寸提供热插拔能力、轻松的光端口升级和低 EMI 辐射。
l 绝对最大额定值
范围
象征
最小。
典型的
最大。
单元
贮存温度 TS _
-40
+85
°C
外壳工作温度 TA _
0
70
°C
最大电源电压 VCC
-0.5
4
在
相对湿度 相对湿度
0
85
%
l 电气特性（T OP = 0 至 70 °C，VCC = 3.135 至 3.465 伏）
范围
象征
最小。
典型的
最大。
单元
笔记
电源电压 VCC
3.135
3.465
在
电源电流 ICC
500
嘛
能量消耗 磷
1.8
在
发射器部分： 输入差分阻抗 输入_
100
哦
1
Tx 输入单端直流电压容差 (Ref VeeT) 在
-0.3
4
在
差分输入电压摆幅 输入电压，pp
180
700
毫伏
2
发射禁用电压 WD _
2
VCC
在
3
发射使能电压 V EN
水
水+0.8
在
接收部分： 单端输出电压容差 在
-0.3
4
在
Rx 输出差分电压 VO
300
850
毫伏
Rx 输出上升和下降时间 Tr/Tf
30
ps
4
LOS 故障 V LOS 故障
2
VCC主机
在
5
LOS 正常 V LOS 规范
水
水+0.8
在
5
笔记：
- 直接连接到 TX 数据输入引脚。从引脚到激光驱动器 IC 的交流耦合。
- 根据 SFF-8431 Rev 3.0
- 进入 100 欧姆差分终端。
- 20%～80%
- LOS 是一个集电极开路输出。应在主板上用 4.7k – 10kΩ 上拉。正常操作为逻辑0；信号丢失为逻辑 1。最大上拉电压为 5.5V。
l 光学参数(T OP = 0 to 70 ° C, VCC = 3.135 to 3.465 Volts)
范围
象征
最小。
典型的
最大。
单元
笔记
发射器部分： 中心波长 JHA5980D-4957 吨
1490
纳米
JHA5980D-5749 吨
1570
纳米
谱宽 △λ
0.3
纳米
平均光功率 帕夫格
0
+5
分贝
1
光功率OMA 苹果
-2.1
分贝
激光关闭电源 噗
-30
分贝
消光比 是
8.2
D b
发射机分散惩罚 TDP
3.0
D b
2
相对强度噪声 还
-128
分贝/赫兹
3
光回波损耗容限 21
D b
接收部分： 中心波长 JHA5980D-4957 λr
1490
纳米
JHA5980D-5749 λr
1570
纳米
接收灵敏度 它的
-23
分贝
4
丢失断言 洛杉矶_
-34
-
分贝
甜点 洛杉矶D
-24
分贝
损耗滞后 洛杉矶_
0.5
D b
超载 星期六
-7
分贝
5
接收器反射率 接收
-26
D b
笔记：
- 根据 IEEE802.3ae，平均功率数据仅供参考。
- TWDP 图要求主板符合 SFF-8431。TWDP 使用 IEEE802.3ae 第 68.6.6.2 条中提供的 Matlab 代码计算。
- 12分贝反射。
- 符合 IEEE802.3ae 的受压接收机测试条件。CSRS 测试要求主板符合 SFF-8431。
- 在 OMA 中规定的接收器过载和最坏的综合应力条件下。
l 时序特性
范围
象征
分钟。
典型的
最大限度。
单元
TX_Disable 断言时间
t_off
10
我们
TX_Disable 否定时间 吨
1
小姐
初始化时间包括 TX_FAULT 的复位 着色
300
小姐
TX_FAULT 从故障到断言 t_fault
100
我们
TX_Disable 开始复位的时间 t_reset
10
我们
接收器丢失信号断言时间 TA , RX_LOS
100
我们
接收器丢失信号取消断言时间 Td , RX_LOS
100
我们
速率选择更换时间 t_ratesel
10
我们
序列号时钟时间 t_serial-clock
100
千赫
l 引脚分配
主机板连接器块引脚编号和名称示意图
别针 ＃
姓名
功能
笔记
1 VeeT 模块发射机接地 1
2 Tx 故障 模块发射器故障 2
3 发送禁用 发射机禁用；关闭发射器激光输出 3
4 SDL 2线串行接口数据输入/输出（SDA） 5 SCL 2线串行接口时钟输入（SCL） 6 抗ABS 模块不存在，连接到模块中的 VeeR 或 VeeT 2
7 RS0 速率选择 0，可选择控制 SFP+ 接收器。高电平时，输入数据速率>4.5Gb/s；低时，输入数据速率 <=4.5Gb/s 8 这 接收机信号丢失指示 4
9 RS1 速率选择 0，可选择控制 SFP+ 发射器。高时，输入数据速率>4.5Gb/s；低时，输入数据速率 <=4.5Gb/s 10 VeeR 模块接收器接地 1
11 VeeR 模块接收器接地 1
12 RD- 接收器反转数据输出 13 研发+ 接收器同相数据输出 14 VeeR 模块接收器接地 1
15 VCCR 模块接收器3.3V供电 16 VCCT 模块发射器3.3V供电 17 VeeT 模块发射机接地 1
18 TD+ 发送器反转数据输出 19 TD- 发送器同相数据输出 20 VeeT 模块发射机接地 1
l 引脚功能定义
笔记：
- 模块接地引脚应与模块外壳隔离。
- 此引脚为集电极/漏极开路输出引脚，应以 4.7K-10Kohms 上拉至主机板上的 Host_Vcc。
- 该引脚应以 4.7K-10Kohms 上拉至模块中的 VccT。
- 此引脚为集电极/漏极开路输出引脚，应以 4.7K-10Kohms 上拉至主机板上的 Host_Vcc。
l SFP模块EEPROM信息 与管理
SFP 模块执行 SFP -8472 中定义的 2 线串行通信协议。可以通过地址 A0h 和 A2h的 I 2 C 接口访问 SFP 模块的串行 ID 信息和数字诊断监视器参数。内存映射在表 1 中。详细的 ID 信息（A0h）在表 2 中列出。地址 A2h 处的 DDM 规范。有关内存映射和字节定义的更多详细信息，请参阅 SFF-8472，“光收发器的数字诊断监控接口”。DDM 参数已经过内部校准。

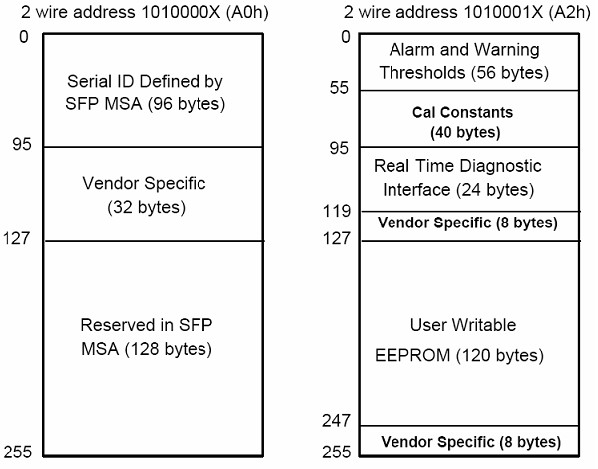

表 1. 数字诊断存储器映射（特定数据字段说明）
表 2 - EEPROM 序列号存储器内容 ( A0h )
数据地址
长度
（字节）
的名字
长度
描述和内容
基本 ID 字段 0
1
标识符
串行收发器类型 (03h=SFP) 1
1
预订的
串行收发器类型的扩展标识符（04h） 2
1
连接器
光连接器型号代码（07=LC） 3-10
8
收发器
10G Base-ZR
11
1
编码
64B/66B
12
1
BR，标称
标称波特率，单位 100Mbps 13-14
2
预订的
(0000h) 15
1
长度(9um)
支持 9/125um 光纤的链路长度，以 100m 为单位 16
1
长度(50um)
支持 50/125um 光纤的链路长度，以 10m 为单位 17
1
长度(62.5um)
支持 62.5/125um 光纤的链路长度，以 10m 为单位 18
1
长度（铜）
铜线支持的链路长度，以米为单位 19
1
预订的
20-35
16
供应商名称
SFP 供应商名称：JHA 36
1
预订的
37-39
3
是的
SFP 收发器供应商 OUI ID 40-55
16
供应商 PN
部件号：“JHA5980D-4957&5749”（ASCII） 56-59
4
供应商版本
零件号的修订级别 60-62
3
预订的
63
1
赛迪
地址 0-62 中数据总和的最低有效字节 扩展 ID 字段 64-65
2
选项
指示实现了哪些光 SFP 信号 （001Ah = LOS、TX_FAULT、TX_DISABLE 都支持）
66
1
BR，最大值
比特率上限，单位为 % 67
1
BR，最小值
较低的比特率余量，单位为 % 68-83
16
供应商编号
序列号 (ASCII) 84-91
8
日期代码
JHA 的制造日期代码 92-94
3
预订的
95
1
中交所
扩展 ID 字段的校验码（地址 64 到 94） 供应商特定 ID 字段 96-127
32
可读
JHA 特定日期，只读 128-255
128
预订的
为 SFF-8079 保留 l 数字诊断监视器特性
数据地址
范围
准确性
单元
96-97 收发器内部温度 ±3.0 °C 98-99 VCC3 内部电源电压 ±3.0 % 100-101 激光偏置电流 ±10 % 102-103 发射输出功率 ±3.0 D b 104-105 接收输入功率 ±3.0 D b l 合规性
静电放电 （ESD）到电气引脚
MIL-STD-883E 方法 3015.7
1级(>1000 V) 静电放电 (ESD) 连接到单个 LC 插座
IEC 61000-4-2 GR-1089-核心
符合标准 电磁 干扰 (EMI)
FCC 第 15 部分 B 类 EN55022 B 类 (CISPR 22B)
VCCI B 类
符合标准 激光眼睛安全 FDA 21CFR 1040.10 和 1040.11 EN60950、EN (IEC) 60825-1,2
与 1 类激光兼容 产品。
JHA5980D-4957/5749 符合国际电磁兼容性 (EMC) 和国际安全要求和标准（详见下表）。
l 推荐电路

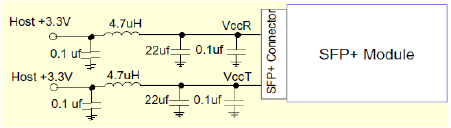

推荐的主板电源电路
推荐的高速接口电路

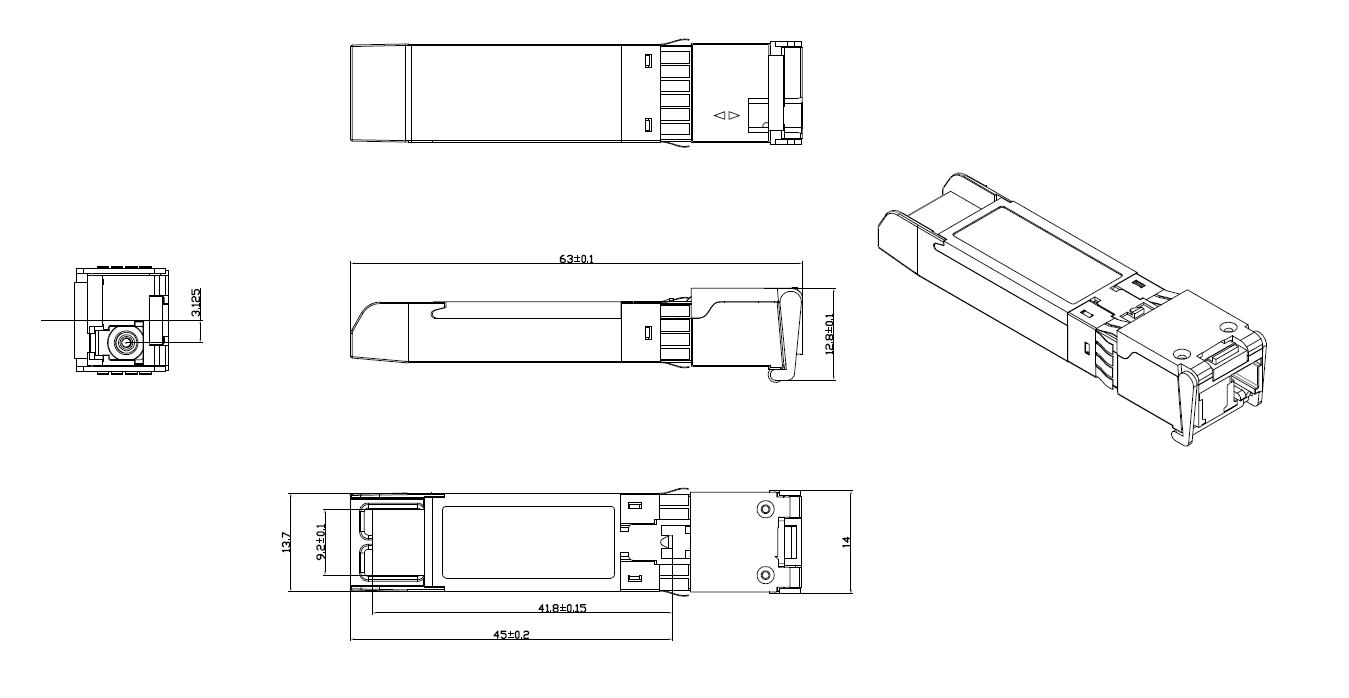

l 机械尺寸
JHA 保留更改此处包含的产品或信息的权利，恕不另行通知。对它们的使用或应用不承担任何责任。任何此类产品或信息的销售均不附带任何专利权。由深圳市JHA Technology Co., Ltd.出版。
