应用:
◊ 机架到机架
◊ 数据中心交换机和路由器
◊ 地铁网络
◊ 交换机和路由器
◊ 40G 以太网链路
描述:
JHA-QC02 是专为 2km(SMF) 160m(MMF) 光通信应用而设计的收发器模块。该设计符合 IEEE P802.3ba 标准的 40GBASE-SR4 和 40GBASE-IR4。该模块将 4 个 10Gb/s 电数据的输入通道 (ch) 转换为 4 个 CWDM 光信号,并将它们多路复用为一个通道,用于 40Gb/s 光传输。相反,在接收端,模块将 40Gb/s 输入光解复用为 4 个 CWDM 通道信号,并将它们转换为 4 通道输出电数据。
作为 ITU-T G694.2 中定义的 CWDM 波长网格的成员,4 个 CWDM 通道的中心波长分别为 1271、1291、1311 和 1331 nm。它包含一个用于光学接口的双工 LC 连接器和一个用于电气接口的 38 针连接器。为了最大限度地减少长途系统中的光色散,必须在该模块中应用多模光纤(MMF)。
该产品根据 QSFP 多源协议 (MSA) 设计了外形尺寸、光/电连接和数字诊断接口。它旨在满足最恶劣的外部工作条件,包括温度、湿度和 EMI 干扰。
该模块采用单 +3.3V 电源供电,模块提供模块存在、复位、中断和低功耗模式等 LVCMOS/LVTTL 全局控制信号。2 线串行接口可用于发送和接收更复杂的控制信号并获取数字诊断信息。可以寻址各个通道,并且可以关闭未使用的通道以实现最大的设计灵活性。
TQP10 根据 QSFP 多源协议 (MSA) 设计了外形尺寸、光/电连接和数字诊断接口。它旨在满足最恶劣的外部工作条件,包括温度、湿度和 EMI 干扰。该模块提供非常高的功能和特性集成,可通过两线串行接口访问。
• 绝对最大额定值
范围
象征
分钟。
典型的
最大限度。
单元
贮存温度 TS _
-40
+85
°C
电源电压 V CC T, R
-0.5
4
在
相对湿度 相对湿度
0
85
%
• 推荐 的操作环境:
范围
象征
分钟。
典型的
最大限度。
单元
外壳工作温度 TC _
0
+70
°C
电源电压 V CCT,R
+3.13
3.3
+3.47
在
电源电流 我抄送
1000
嘛
功耗 PD
3.5
在
• 电气特性(T OP = 0 至 70 °C,V CC = 3.13 至 3.47 伏
范围
象征
敏
类型
最大限度
单元
笔记
每个通道的数据速率 -
10.3125
11.2
Gbps
能量消耗 -
2.5
3.5
在
电源电流 ICC
0.75
1.0
一个
控制 I/O 电压高 艾滋病病毒
2.0
VCC
在
控制 I/O 电压低 将要
0
0.7
在
通道间偏斜 TSK
150
附言
重置持续时间 10
我们
RESETL 取消断言时间 100
小姐
开机时间 100
小姐
发射机 单端输出电压容差 0.3
4
在
1
共模电压容差 15
毫伏
发射输入差分电压 我们
150
1200
毫伏
发送输入差分阻抗 句子
85
100
115
数据相关输入抖动 DDJ
0.3
用户界面
接收者 单端输出电压容差 0.3
4
在
Rx 输出差分电压 VO
370
600
950
毫伏
Rx 输出上升和下降电压 Tr/Tf
35
ps
1
总抖动 TJ
0.3
用户界面
笔记:
- 20~80%
• 光学参数(TOP = 0 to 70 ° C, VCC = 3.0 to 3.6 Volts)
范围
象征
敏
类型
最大限度
单元
参考。
发射机 波长分配 L0
1264.5
1271
1277.5
纳米
L1
1284.5
1291
1297.5
纳米
L2
1304.5
1311
1317.5
纳米
L3
1324.5
1331
1337.5
纳米
边模抑制比 短信服务
30
-
-
D b
总平均发射功率 PT
-
-
8.3
分贝
每个车道的平均发射功率 -7
-
8
分贝
任意两条通道之间的发射功率差异 (OMA) -
-
6.5
D b
每个通道的光调制幅度 自己的
-4
+3.5
分贝
OMA 中的发射功率减去发射器和色散惩罚 (TDP),每个通道 -4.8
-
分贝
TDP,每个车道 TDP
2.3
D b
消光比 是
3.5
-
-
D b
发射机眼图模板定义 {X1, X2, X3, Y1, Y2, Y3} {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} 光回波损耗容限 -
-
20
D b
每个通道的平均发射电源关闭发射器 噗
-30
分贝
相对强度噪声 还
-128
分贝/赫兹
1
光回波损耗容限 -
-
12
D b
接收者 伤害阈值 总谐波失真
3.3
分贝
1 接收器输入的平均功率,每个通道 R
-10
0
分贝
接收电气 3 dB 上限截止频率,每个通道 12.3
千兆赫
RSSI 准确度 -2
2
D b
接收器反射率 接收
-26
D b
每个通道的接收器功率 (OMA) -
-
3.5
分贝
接收电气 3 dB 上限截止频率,每个通道 12.3
千兆赫
取消断言 洛杉矶D
-15
分贝
LOS 断言 洛杉矶_
-25
分贝
LOS 滞后 洛杉矶_
0.5
D b
笔记
- 12dB反射
• 诊断监控界面

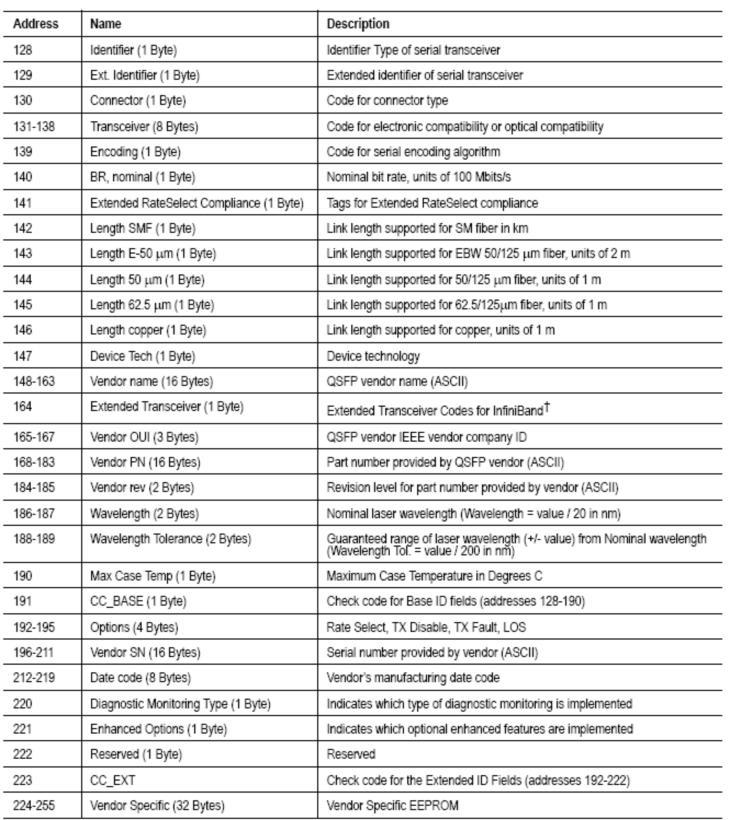

所有 QSFP+ SR4 均提供数字诊断监控功能。一个 2 线串行接口提供用户与模块的联系。内存的结构如图所示。存储空间被安排为一个低位、单页、128 字节的地址空间和多个高位地址空间页。这种结构允许及时访问较低页面中的地址,例如中断标志和监视器。页面选择功能可以使用时间要求较低的时间条目,例如序列 ID 信息和阈值设置。使用的接口地址是 A0xh,主要用于时间关键数据,如中断处理,以便对与中断情况相关的所有数据启用一次性读取。中断后, IntL 已被断言,
Page02 为用户 EEPROM,其格式由用户决定。
低位内存和 page00.page03 高位内存的详细说明请参见 SFF-8436 文档。
• 软控制和状态功能的时序
范围
象征
最大限度
单元
条件
初始化时间 t_init 2000 小姐 从上电1、热插拔或复位上升沿到模块完全正常工作的时间2 重置初始化断言时间 t_reset_init 2 微秒 复位由长于 ResetL 引脚上存在的最小复位脉冲时间的低电平产生。 串行总线硬件就绪时间 t_serial 2000 小姐 从上电 1 到模块响应 2 线串行总线上的数据传输的时间 监控数据就绪时间 t_data 2000 小姐 从上电 1 到数据未就绪、字节 2 的位 0、置低且 IntL 置位的时间 重置断言时间 t_reset 2000 小姐 从 ResetL 引脚的上升沿到模块完全正常工作的时间2 LPMode 断言时间 ton_LPMode 100 微秒 从 LPMode (Vin:LPMode =Vih) 断言到模块功耗进入较低功率电平的时间 国际断言时间 ton_IntL 200 小姐 从条件触发 IntL 到 Vout:IntL = Vol 的时间 国际取消断言时间 toff_IntL 500 微秒 toff_IntL 500 μs 从关联标志的 read3 操作清零到 Vout:IntL = Voh 的时间。这包括 Rx LOS、Tx 故障和其他标志位的置低时间。 Rx LOS 断言时间 吨洛斯 100 小姐 从 Rx LOS 状态到 Rx LOS 位设置和 IntL 置位的时间 标记断言时间 吨标志 200 小姐 从条件触发标志发生到相关标志位设置和 IntL 置位的时间 掩码断言时间 吨掩码 100 小姐 从掩码位设置 4 到相关的 IntL 断言被禁止的时间 掩码无效时间 toff_mask 100 小姐 从屏蔽位清除 4 到相关 IntlL 操作恢复的时间 ModSelL 断言时间 ton_ModSelL 100 微秒 从断言 ModSelL 到模块响应 2 线串行总线上的数据传输的时间 ModSelL 解除置位时间 toff_ModSelL 100 微秒 从 ModSelL 置低到模块不响应 2 线串行总线上的数据传输的时间 Power_over-ride 或Power-set 断言时间 ton_Pdown 100 小姐 从 P_Down 位设置 4 到模块功耗进入较低 Power Level 的时间 Power_over-ride 或 Power-set 取消断言时间 toff_Pdown 300 小姐 从 P_Down 位清除 4 到模块完全正常工作的时间 3 注:
1. 上电定义为电源电压达到并保持在或高于最小规定值的瞬间。
2. 完全功能定义为 IntL 由于数据未就绪位而被断言,位 0 字节 2 被取消断言。
3. 从读事务停止位后的时钟下降沿开始测量。
4. 从写事务停止位后的时钟下降沿开始测量。
• 收发器框图
• 引脚分配
主机板连接器块引脚编号和名称示意图
• 引脚说明
别针
逻辑
象征
名称/描述
参考。
1
接地
地面 1
2
慢性粒细胞白血病
Tx2n
发送器反相数据输入 3
慢性粒细胞白血病
Tx2p
发送器同相数据输出 4
接地
地面 1
5
慢性粒细胞白血病
Tx4n
发送器反相数据输出 6
慢性粒细胞白血病
Tx4p
发送器同相数据输出 7
接地
地面 1
8
LVTTL-I
模型销售
模块选择 9
LVTTL-I
重置L
模块复位 10
VCCRx
+3.3V 电源接收器 2
11
LVCMOS-I/O
SCL
2线串行接口时钟 12
LVCMOS-I/O
SDA
2线串行接口数据 13
接地
地面 1
14
CML-O
接收3p
接收器反相数据输出 15
CML-O
Rx3n
接收器同相数据输出 16
接地
地面 1
17
CML-O
接收
接收器反相数据输出 18
CML-O
接收
接收器同相数据输出 19
接地
地面 1
20
接地
地面 1
21
CML-O
Rx2n
接收器反相数据输出 22
CML-O
接收2p
接收器同相数据输出 23
接地
地面 1
24
CML-O
接收4n
接收器反相数据输出 25
CML-O
接收4p
接收器同相数据输出 26
接地
地面 1
27
LVTTL-O
模棱镜
模块存在 28
LVTTL-O
国际化
打断 29
VCCTx
+3.3V 电源发射器 2
30
VCC1
+3.3V 电源 2
31
LVTTL-I
LP模式
低功耗模式 32
接地
地面 1
33
慢性粒细胞白血病
发送 3 点
发送器反相数据输出 34
慢性粒细胞白血病
Tx3n
发送器同相数据输出 35
接地
地面 1
36
慢性粒细胞白血病
发送1页
发送器反相数据输出 37
慢性粒细胞白血病
TX1n
发送器同相数据输出 38
接地
地面 1
笔记:
- GND 是 QSFP 模块的单电源和电源(电源)通用符号,所有模块在 QSFP 模块内都是通用的,所有模块电压均参考此电位,另有说明。将它们直接连接到主板信号公共接地层。激光输出在 TDIS >2.0V 时禁用或打开,在 TDIS <0.8V 时启用。
- VccRx、Vcc1 和 VccTx 是接收机和发射机电源,应同时使用。推荐的主板电源滤波如下所示。VccRx、Vcc1 和 VccTx 可以任意组合在 QSFP 收发器模块内部连接。每个连接器引脚的额定最大电流为 500mA。

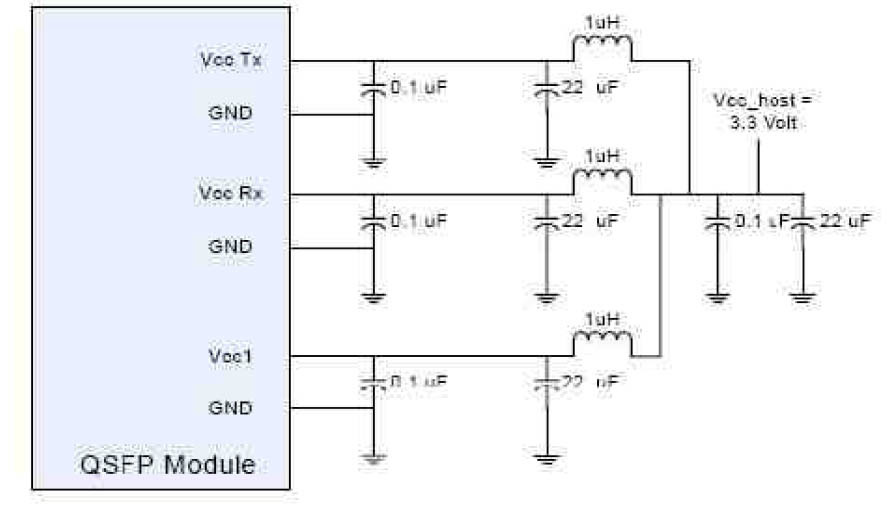

• 推荐电路
