深圳市锦昊安科技有限公司是一家专门为恶劣和苛刻环境设计的硬化以太网、PoE和光纤连接产品的制造商。
产品中心
FWDM Device
-
- 低插入损耗
- 高绝缘
- 低 PDL
- 紧凑型设计
- 出色的通道一致性
- 宽工作波长：1260nm~1620nm
- 宽工作温度：-45℃~85℃
- 高可靠性和稳定性
-
-
波分复用设备
LWD
-
XX
X
XX
X
XX
-
X
X
X
端口配置 波分类型 中心波长 光纤类型 输出光纤长度 COM 端口连接器 通过端口连接器 反射端口连接器 L-完整性 01=1*1
F=FWDM
1=T13/R15
B=250um裸纤 10=1.0m
0=None
0=None
0=None
W=波分复用 02=1*2
2=T15/R13
L=900um松套管 12=1.2m
1=FC/UPC
1=FC/UPC
1=FC/UPC
D=设备 3=T13/R1415
T=900um 紧密缓冲 15=1.5m
2=FC/APC
2=FC/APC
2=FC/APC
4= T14R1315
……
3=SC/UPC
3=SC/UPC
3=SC/UPC
5= T15R1314
XX=定制 4=SC/APC
4=SC/APC
4=SC/APC
6=T1415R13
5=LC/UPC
5=LC/UPC
5=LC/UPC
7=T1314R15
6=LC/APC
6=LC/APC
6=LC/APC
X= 定制 X= 定制 X= 定制
产品分类：
被动产品
WDM
FWDM
- 产品描述
- 尺寸
- 订单信息
- 下载
- 应用
-
应用
♦ CWDM系统
♦ PON 网络
♦ 有线电视链接
遵守
♦ Telcordia GR-1209-CORE-2001
♦ Telcordia GR-1221-CORE-1999
♦ RoHS
规格
滤波器-WDM设备
参数 工作波长(nm) T13/R15
T15/R13
T13/R1415
T14R1315
T15R1314
T1415R13
T1314R15
传输波长范围 (nm) 1310+/-40
1550+/-40
1310+/-40
1490+/-10
1550+/-10
1490+/-10&
1550+/-10
1310+/-40&
1490+/-10
反射波长范围 (nm) 1550+/-40
1310+/-40
1490+/-10&
1550+/-10
1310+/-40&
1550+/-10
1310+/-40&
1490+/-10
1310+/-40
1550+/-10
传输频带 (dB) 0.8 (0.6 Typ.)
反射频带 (dB) 0.6 (0.4 Typ.)
传输频带(dB) 30
反射频带 (dB) 15
纹波 (dB) 0.3
极化相关损耗 0.1
偏振模色散 0.1
RL (分贝) 45
方向性 (dB) 50
最大光功率(mw) 500
工作温度（℃） -40～85
储存温度（℃） -40～85

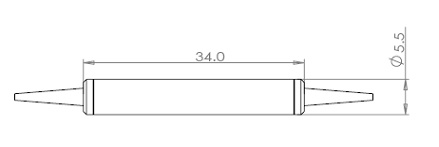

包装尺寸（mm）（Φ×L） Φ5.5*L34
笔记：
1. 指定不带连接器。
2. 每个连接器额外增加 0.2dB 损耗。
-
-
