深圳市锦昊安科技有限公司是一家专门为恶劣和苛刻环境设计的硬化以太网、PoE和光纤连接产品的制造商。
产品中心
1*10/100/1000M Ethernet interface+1 RF interface+1 GPON interface, built-in FWDM,GPON ONU JHA700-701GAW-HR220
-
- 支持基于端口的限速和带宽控制
- 符合 ITU – T G. 984 标准
- Wi-Fi 系列符合 802.11 n/b/g 技术标准
- 支持数据加密、群播、端口Vlan分离等。
- 支持动态带宽分配 (DBA)
- 支持ONU自动发现/链路检测/软件远程升级；
- 支持VLAN配置的端口模式
- 支持断电报警功能，便于链路问题检测
- 支持广播抗风暴功能
- 支持不同端口之间的端口隔离
-
订购信息
产品名称 产品型号 说明 1GE+CATV+WIFI
单纤
JHA700-701GAW-HR220
1*10/100/1000M以太网接口，1个RF接口，1个GPON接口，内置FWDM，输入光功率-18dBm～0dBm，支持WiFi功能和AGC功能，塑料外壳，外接电源适配器 -
网络应用
典型解决方案：FTTH、FTTO
典型业务：INTERNET、WIFI、CATV

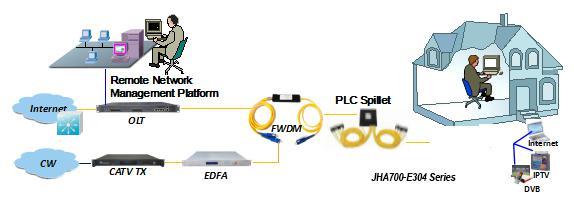

图：JHA700-701GAW-HR220 应用示意图
产品分类：
FTTH
被动产品
GPON系列
- 产品描述
- 尺寸
- 订单信息
- 下载
- 应用
-
简要观点JHA700-701GAW-HR220 是光纤到户多业务接入 GPON ONU。它基于成熟、稳定、高性价比的GPON技术，拥有千兆以太网交换、WDM和HFC技术。 JHA700-701GAW-HR220具有更高的带宽、更高的可靠性、易于管理和良好的服务质量（QoS）保证，设备技术性能符合ITU-T G. 984要求，与第三方厂商OLT有良好的兼容性。 GPON是最新一代的接入网技术。 ITU-T G.984 是 GPON 的标准协议。 GPON 标准与其他 PON 标准的不同之处在于它使用更大的可变长度数据包来实现更高的带宽和更高的效率。 GPON 提供用户流量的有效打包，帧分割允许更高的服务质量 (QOS) 用于延迟敏感的语音和视频通信流量。 GPON 网络为商业服务提供了预期的可靠性和性能，并为提供住宅服务提供了一种有吸引力的方式。 GPON 可以经济地实现光纤到户 (FTTH) 部署，从而加速全球增长。 采用单纤波分复用技术，下行波长1550nm和1490nm，上行波长1310nm。它只需要一根芯光纤来传输数据和CATV服务。 JHA700-701GAW-HR220可集成无线功能，符合802.11 n/b/g技术标准，内置高增益定向天线，无线传输速率高达300Mbps。具有穿透力强、覆盖面广等特点。它可以为用户提供更高效的数据传输安全。 功能特点 ♦ 支持端口流控 ♦ 支持ACL灵活配置数据包过滤 ♦ 系统故障预防专门设计，保持系统稳定 ♦ 支持软件在线升级 ♦ 基于SNMP的EMS网管，维护方便 产品接口和 LED 定义
指标 描述 1
CATV
有线电视状态 On：CATV 光纤正常Off：没有接收到 CATV 信号 2
WIFI
无线上网 闪烁：数据传输中亮：Wi-Fi 功能开启 3
LAN
LAN口状态 On：以太网连接正常闪烁：正在通过以太网端口传输数据Off：以太网连接未建立 4
LOS
EPON光信号 开：光功率低于接收灵敏度；关：光正常 5
PON
ONU注册 n：注册到OLTB成功linking：正在注册到OLTOff：注册到OLT失败； 6
PWR
电源状态 On：ONU 处于开机状态 Off：ONNU 处于关机状态 规格
项目 参数 PON接口 1*GPON端口，FSAN G.984.2标准，Class B+下行数据速率：2.488Gbps上行数据速率：1.244GbpsSC/APC单模光纤28dB链路损耗和20KM距离1:128 用户以太网
界面1*10/100/1000M自协商全/半双工模式RJ45连接器自动MDI/MDI-X100m距离1射频输出F型母头连接器 电源接口 12V直流电源 PON光学参数 波长：Tx 1310nm，Rx1490nm
发射光功率：0.5～5dBm
接收灵敏度：-28dBm
饱和光功率：-8dBm数据传输参数 PON吞吐量：下行2.488Gbit/s s； 上行1.244Gbit/s
以太网：1000Mbps
丢包率：<1*10E-12
延迟：<1.5ms业务能力 二层线速切换支持VLAN TAG/UNTAG，VLAN转换支持基于端口的限速支持优先级分类支持广播风暴控制支持环路检测 网络管理 符合 ITU-T G.984.4 定义的标准 OMCI 接口支持 WEB 管理和 TR069 远程管理 管理功能 状态监控、配置管理、告警管理、
日志管理外壳 塑料外壳 功率 电源：DC 12V /1A功耗：<6.5W 物理规格 产品尺寸：160mm(L)*135mm(W)*31mm(H)产品重量：0.35kg 环境规格 工作温度：0 至 50ºC
储存温度：-40 至 85ºC
工作湿度：10% 至 90%（非冷凝）
存储湿度：10% 至 90%（非冷凝）CATV
项目 参数 波长 1550nm
光回损 >45dB
输入光功率 -18dBm～0dBm
射频频率 47MHz~1000MHz
射频输出杆 78dBuV (@-12~-2dBm@85MHz)
CNR
>41dB (@-10dBm@DS22 Channel)
CSO
>60dBc (@-10dBm@DS22 Channel)
CTB
>60dBc (@-10dBm@DS22 Channel)
射频输出回波损耗 >12dB
射频阻抗 75Ω
AGC 功能 支持 WIFI规格
项目 参数 性能参数 运行模式 路由器或网桥 天线增益 5dBi 通量 IEEE 802.11b: 11MbpsIEEE 802.11g: 54 MbpsIEEE 802.11n: 300Mbps 频率 2.412 ~ 2.472 GHz 渠道 13*通道，可配置满足美国、加拿大、日本和中国的标准 调制 DSSS , CCK and OFDM 编码 BPSK, QPSK, 16QAM and 64QAM 射频接收灵敏度 802.11b:-83dBm @ 1 Mbps; -80dBm @ 2 Mbps; -79dBm @ 5.5 Mbps; -76dBm @ 11 Mbps802.11g:
-85dBm @ 6 Mbps; -84dBm @ 9 Mbps;
-82dBm @ 12 Mbps; -80dBm @ 18 Mbps;
-77dBm @ 24 Mbps; -73dBm @ 36 Mbps;
-69dBm @ 48 Mbps; -68dBm @ 54 Mbps
802.11n 20MHz:
-74dBm @ 65 Mbps;
-70dBm @ 130 Mbps;
802.11n 40MHz:
-70dBm @ 135 Mbps;
-67dBm @ 300 Mbps;
射频输出杆 802.11b:17 ±0.5dBm @11Mbps 802.11g:15 ±0.5dBm @ 54 Mbps; 16 ±0.5dBm @ 48 Mbps; 17 ± 1dBm @ 6 ~ 36 Mbps
802.11n 20MHz:
14 ± 0.5dBm @ 130 Mbps; 15 ± 0.5dBm @ 78 Mbps;
18 ± 0.5dBm @ 6.5 Mbps
802.11n 40MHz:
14 ± 0.5dBm @ 300 Mbps; 15 ± 0.5dBm @ 162 Mbps;
18 ± 0.5dBm @ 13.5 Mbps
加密方式 802.11i 安全性：WEP-64/128、TKIP (WPA-PSK) 和 AES (WPA2-PSK) -
订购信息
产品名称 产品型号 说明 1GE+CATV+WIFI
单纤
JHA700-701GAW-HR220
1*10/100/1000M以太网接口，1个RF接口，1个GPON接口，内置FWDM，输入光功率-18dBm～0dBm，支持WiFi功能和AGC功能，塑料外壳，外接电源适配器 -
网络应用
典型解决方案：FTTH、FTTO
典型业务：INTERNET、WIFI、CATV
图：JHA700-701GAW-HR220 应用示意图
